S7-200 PLC的ALD指令

    (1)指令功能：“与块”操作指令。用于处理两个串联的触点块，体现同一梯形图分支上两个串联触点块间“逻辑与”关系。    (2)编程格式：ALD（无操作数）。    图3-16为ALD指令例。注意：图3-16指令表中程序块2开头的指令为LDN，T101触点虽不与母线相连，但它是程序块2的第一个触点，这是因为ALD指令有建立新母线功能，在处理触点块的串并联时，每个触点块的第一个触点都视为与母线相连。

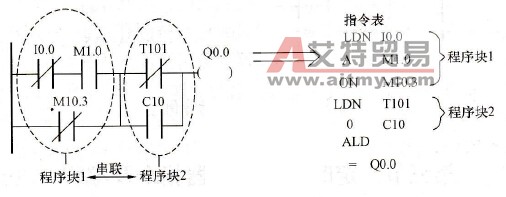

      图3-16    ALD指令例
