S7-200 PLC的字节、字、双字循环移位指令及编程

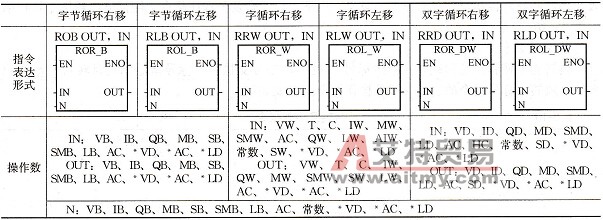

    字节、字、双字循环左移或循环右移指令把输入IN（字节、字、双字）循环左移或循环右移N位，把结果输出到OUT中。如果所需移位次数N大于或等于最大允许值（对于字节操作为8、对于字操作为16、对于双字操作为32)，那么在执行循环移位前，先对N执行取模操作，得到一个有效的移位次数。取模结果对于字节操作为0～7，对于字操作为0～15，对于双字操作为0～31。如果移位次数为0，循环移位指令不执行。循环移位指令执行后，最后一位的值会复制到溢出标志位( SM1.1)。如果移位次数不是8（字节）、16（字）、32（双字）的整数倍，最后被移出的位就会被复制到溢出标志位( SM1.1)。如果移位的结果是0，零标志位(SM1.0)被置位。    字节操作是无符号的。对于字及双字操作，当使用符号数据时，符号位也被移位。表3-9为字节、字、双字循环移位指令。    表3-9    字节、字、双字循环移位指令
      注使ENO=0的错误条件是：0006（间接寻址）。受影响的标志位：SM1.0（结果为零）；SM1.1（溢出）。    图3-27为移位和循环移位指令例。

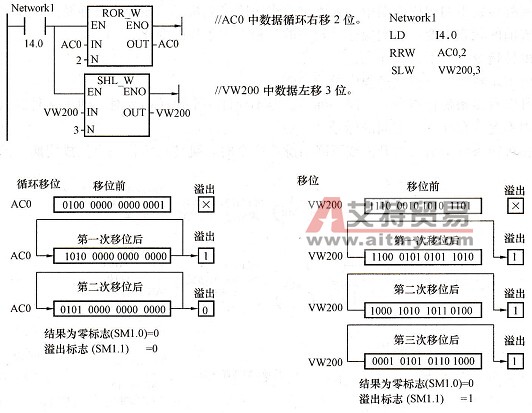

      图3-27    移位和循环移位指令举例
