S7-200 PLC的字节、字、双字左移和右移指令及编程

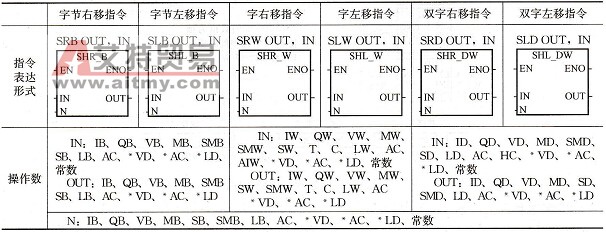

    字节、字、双字左移位或右移位指令是把输入IN左移或右移N位后，把结果输出到OUT中。移位指令对移出位自动补零。如果所需移位次数N大于或等于8（字节）、16（字）、32（双字）这些移位实际最大值，则按最大值移位。如果所需移位次数大于零，那么溢出位( SM1.1)上就是最近移出的位值。如果移位操作的结果是0，零存储器位( SM1.0)就置位。字节（字、双字）左移位或右移位操作是无符号的。对于字和双字操作，当使用符号数据时，符号位也被移动。表3-8为字节、字、双字左移和右移指令。    表3-8    字节、字、双字左移和右移指令
      注：使ENO=0的错误条件是：0006（间接寻址）。受影响的SM标志位：SM1.0（零）；SM1.1（溢出）。
