S7-200 PLC的整数四则运算指令及编程

来源：艾特贸易2017-06-04

简介表 3-6 为整数四则运算指令。整数四则运算把两个 16 位整数 (IN1 、 IM2) 运算后产生一个 16 位结果 ( OUT) 。整数除法不保留余数。在 LAD 中： IN1+IN2=OUT, IN1-IN2= OUT, IN1* IN2=OUT ， IN1/IN2= OUT

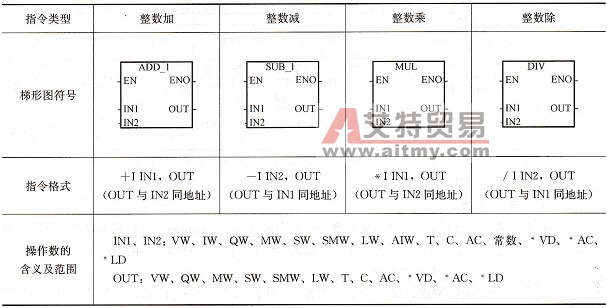

    表3-6为整数四则运算指令。整数四则运算把两个16位整数(IN1、IM2)运算后产生一个16位结果( OUT)。整数除法不保留余数。    在LAD中：IN1+IN2=OUT, IN1-IN2= OUT, IN1* IN2=OUT，IN1/IN2= OUT    在STL中：IN1+OUT=OUT, OUT-IN2=OUT, IN1*OUT=OUT,OUT/IN2=OUT    表3-6    整数四则运算指令

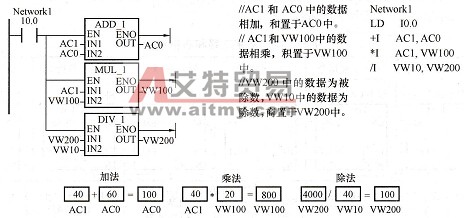

    注使ENO=0的错误条件是：SM1.1（溢出）、SM1.3（被0除）、0006（间接寻址）。    受影响的SM标志位：SM1.0（结果为零）、SM1.1（溢出）、SM1.2（负）、SM1.3（被0除）。    图3-26给出了整数运算指令的例子。
整数运算指令程序例     图3 26    整数运算指令程序例
