S7-200 PLC的ON指令

来源：艾特贸易2017-06-04

简介(1) 指令功能：或非操作指令。用于表示动断触点与上部触点或触点块并联。 (2) 编程格式： ON+ 操作数（存储单元地址）。操作数： I 、 Q 、 V 、 M 、 SM 、 S 、 T 、 C 、 L 图 3-9 为 ON

(1)指令功能：或非操作指令。用于表示动断触点与上部触点或触点块并联。 (2)编程格式：ON+操作数（存储单元地址）。操作数：I、Q、V、M、SM、S、T、C、L 图3-9为ON指令例。注意：图3-9中触点M10.3的情况与图3-8中触点Q0.1及Q0.2相同，也不是和母线相连的第一个触点。

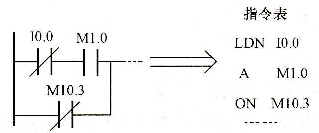

图3-9 ON指令例
