FX系列PLC选择性分支、汇合的编程举例

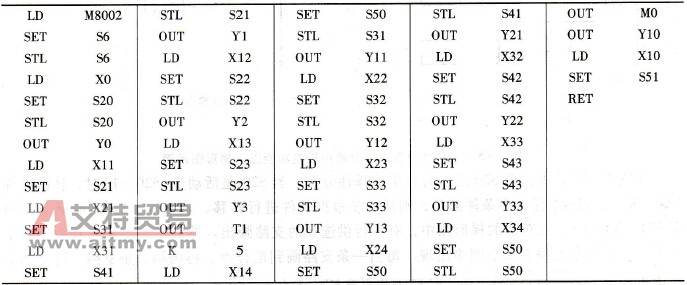

    选择性分支、汇合编程示例的顺序控制功能图和梯形图如图5-5(a)、(b)所示，其指令表见表5-2。    表5-2    指令表

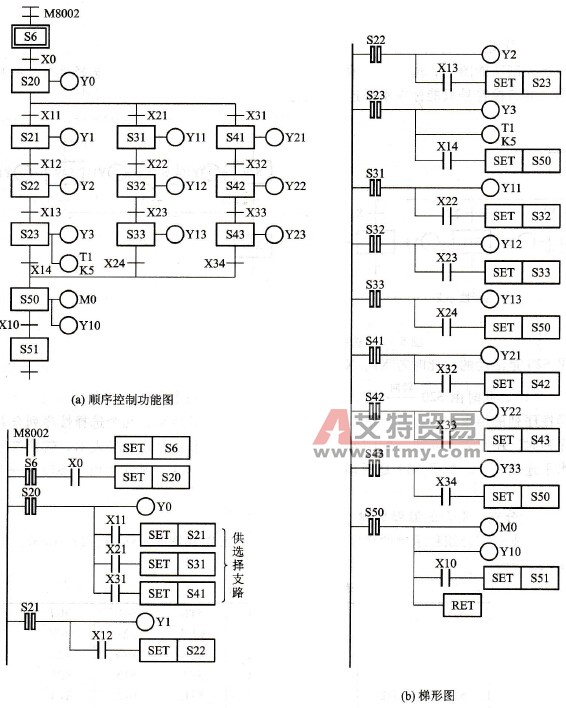

      图5-5    选择性分支、汇合顺序控制功能图、梯形图示例    在图5-5(a)中，在S20之后有一个选择性分支。当S20是活动步(S20 =1)时，转换条件X11、X21、X31中任一个条件满足，则活动步根据条件进行转移。若X21 =1，此时活动步移向S31。Y11 =1。在对应的梯形图中，有并行供选择的支路画出。然后按顺序从左到右，从上到下，一条一条支路在梯形图中出现。每当一条支路画到汇合点，再画第二条支路。可见梯形图中出现了三个，画完最后一条支路后，才有STL50出现，如图5-5(b)所示。
