FX系列PLC选择性分支、汇合的编程

    在顺序控制功能图中，选择序列的开始称为分支。图5-4(a)为具有选择性分支的顺序控制功能图，其转换符号只能标在水平连线之下。

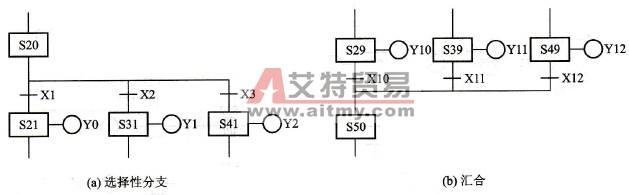

      图5-4    选择性分支、汇合顺序控制功能图    如果S20是活动的，此时若X1、X2、X3中哪一个元件为“1”，则活动步移向哪条支路。例：X2为“1”，此时由，一般只允许同时选择一个序列。    选择性序列的结束称为合并，也称为汇合，如图5-4(b)所示，几个选择性序列合并到一个公共序列时，用需要重新组合的序列相同数量的转换符号和水平连线来表示，转换符号只允许标在水平连线之上。如果S39是活动步，且转换条件X11=1，则发生由步S39→步S50转移。
