三循环彩灯的控制梯形图的绘制技术方法

    三彩灯相隔5s点亮，各点亮10s熄灭，循环往复。绘出三彩灯一周期运行图如图4-17所示。分析该图知，0、5、10、15、20s为三彩灯运行周期中亮灭状态发生变化的时间点，如果能用PLC的编程元件将这些点表示出来，编程的问题也就解决了。

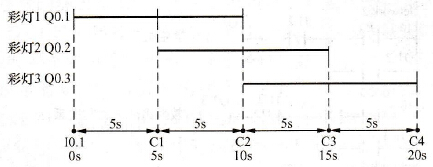

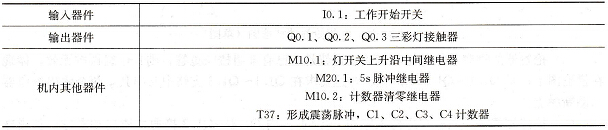

      图4-17    三彩灯循环工作时序图    由于时间点都是5s的倍数，只要用定时器形成5s一个的时间脉冲，再配合4只计数器，表达时间点的事就算完成了。由这种编程设想出发安排的编程软元件见表4-7，其中T37与M20.1是为形成5s间隔的震荡脉冲设立的。    表4-7    三彩灯控制编程元件安排表
      安排好机内器件后就可以着手绘梯形图了，三彩灯控制梯形图如图4-18所示。具体绘制过程可以是这样的：

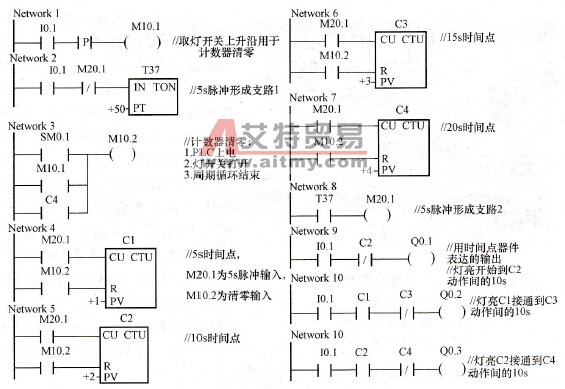

      图4-18    三彩灯控制梯形图    (1)绘5s脉冲形成电路由Network2及Network8组成。    (2)绘四只计数器电路如Network4～Network7所示。为了实现彩灯的循环工作，需在彩灯第一次开始工作及工作后的每一个20s末将所有的计数器清零，因而设计了Network1及Network3的电路。    (3)用时间点器件表达的输出电路如Network9～Network11所示。
