    循环移位指令

    循环移位与移位指令的功能指令编号为FNC30~FNC39。ROR、ROL分别是右、左循环移位指令、RCR、RCL分别是带进位的右、左循环移位指令；SFTR、SFTL分别是移位寄存器右、左移位指令；WSFR，WSFL分别是字右移、字左移指令；SF-WR、SFRD分别是先入先出(FIFO)写入和移位读出指令。

    1．循环移位指令

    循环移位指令是指数据在本字节或双字节右、左循环移位。指令的助记符分别为ROR（RotationRight）和ROL( RotationLeft)，功能指令编号分别为FNC30和FNC31。它们只有目标操作数，可取KnY、KnM、KnS、T、C、D、V和Z。16位指令占5个程序步，32位指令占9个程序步。16位指令和32位指令中n应分别小于16和32。

    使用循环移位指令时应注意：

   (1)执行这两条指令时，各位的数据向右（或向左）循环移动n位，最后一次移出来的那一位同时存入进位标志M8022中，如图4-6 -1和图4-6 -2所示。

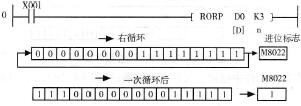

图4 -6 -1右循环指令的应用

   (2)若在目标元件中指定位元件组的组数，只有K4（16位指令）和K8（32位指令）有效，如K4Y10和K8 MO。



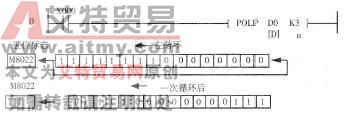

图4 -6 -2左循环指令的应用

    2．带进位的循环移位指令

    带进位的右、左循环移位指令的助记符分别为RCR（Rotatior] Rightwith Carry）和RCL（RotationLeftwith Carry），它们的功能指令编号分别为FNC32和FNC33。它们的目标操作数、程序步数和n的取值范围与循环移位指令相同。

    使用带进位的循环移位指令时应注意：

   (1)执行这两条指令时，各位的数据与进位位M8022 -起向右（或向左）循环移动n位，如图4 -6 -3和图4—6-4所示。在循环中进位标志被送到目标操作数中。



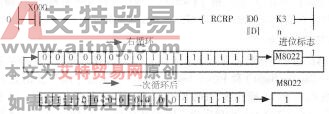

图4 -6 -3带进位的右循环指令



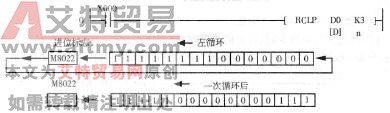

图4 -6 -4带进位的左循环指令

   (2)若在目标元件中指定位元件组的组数，只有K4（16位指令）和K8（32指令）有效。
