S7-200系列PLC的系统配置

    仅就PLC本身来说，系统配置指CPU及扩展单元的整合及编程元件的合理安排。S7-200系列PLC任一型号的基本单元，都可以单独构成独立的控制系统。但基本单元实际安装的I/O接线点数量是固定的，限制了可能构成系统的规模。而且，当基本单元需用于模拟量控制、定位控制或通信时，还需配用功能模块作功能扩展，因而带来了配置问题。    当采用主机带扩展模块的方法扩展系统规模及功能时，要注意以下问题。    1．基本单元带扩展模块的数量    由表4-2知，不同的基本单元所能带扩展模块的数量是不同的。CPU221不能带扩展模块，CPU222最多可以带2个，CPU224、CPU226最多可以带7个。    2．CPU输入、输出映像区的大小及编址    表4-2给出了CPU模块最大可连接开关量及模拟量I/O点总数，最大的I/O配置不能超出所列数量。表4-3为S7-200 CPU集成I/O端子的地址编号，在它们组成扩展系统时，扩展单元的I/O地址依数字输入量、数字输出量、模拟输入量、模拟输出量分类序列。编号时，按相对基本单元远近，依字节排列。图4-5为CPU224带5个扩展模块，需用24个数字量输入，20个模拟量输出，6个模拟量输入及2个模拟量输出时的编址情况。请注意，依字节排列的含义为，上一模块中某字节未用尽的存储单元被视为空置，不得在下个扩展单元中使用，模拟量占用2个字节。

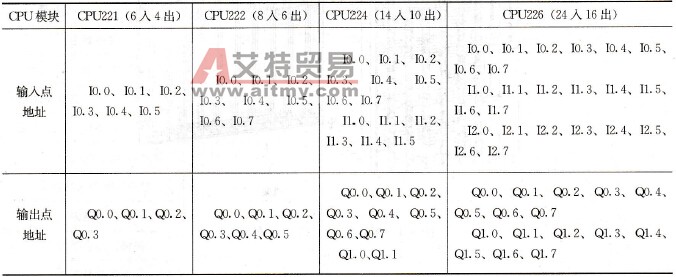

      图4-5    主机带扩展模块时的编址例    表4-3    S7-200 CPU集成输入输出地址

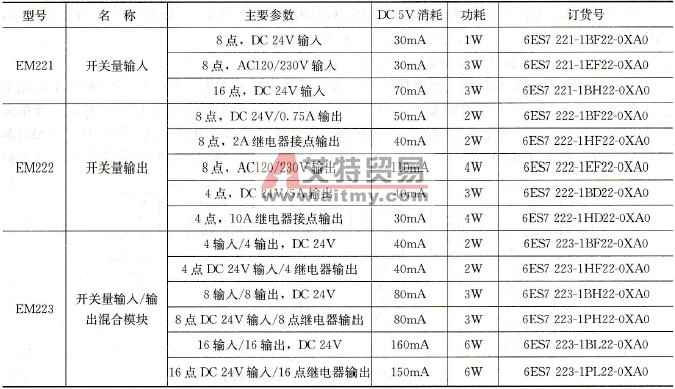

      3．内部电源的负载能力    S7-200 CPU内部电源输出两种电压，一为DC+5V，是CPU及扩展模块的工作电源；一为DC+24V,是直流信号输入口的检测电源，也可以为需要此电压的传感器提供电源。但电源的负载能力都是有限的，在配置时都不能超载工作。    表4-4及表4-5为常用扩展模块DC+5V电源的电流消耗。其他模块电流消耗可查阅有关手册。CPU222为扩展模块提供+5VDC最大电流为340mA，CPU224为660mA，CPU226为1000mA。系统配置后必须对基本单元DC+5V电源的负载能力进行校验。    表4-4    S7-200系列开关量扩展模块一览表

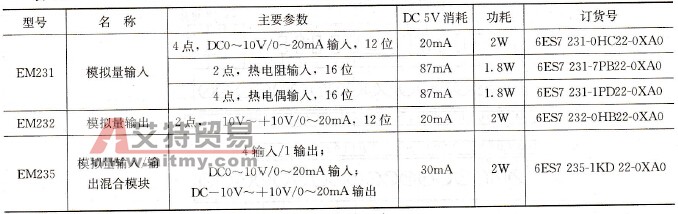

      表4-5    S7-200系列模拟量扩展模块一览表
      S7-200 CPU内部电源DC 24V输出的最大供出电流有一定限制，CPU221、CPU222为180mA，CPU224、CPU226为280mA。如传感器消耗的电流较大，应考虑用外部电源，但还要注意电源的接法，外部电源不应和内部电源并联连接，以避免电源间的竞争而影响它们各自的输出。
