S7-200系列PLC产品简介

    图4-1就是S7-200系列PLC的代表品种-CPU224的外观图。S7-200 PLC是指含多种规格基本单元(CPU)，众多扩展单元、编程环境及设备，以及许多附属产品的PLC产品序列。其中CPU是这个序列的核心设备。以CPU（基本单元）为中心，配以各种外围产品后可以组成规模大小不同、性能用途各异的控制系统。图4 2是S7-200系列PLC主机与扩展单元配接示意图。图中数字量扩展单元用于扩展数字量输入、输出口，模拟量扩展单元用于扩展模拟量输入、输出口，通信单元用于连接通信网络。当然，在所需的控制系统规模较小时，仅使用CPU也是可以构成完整的控制系统的。

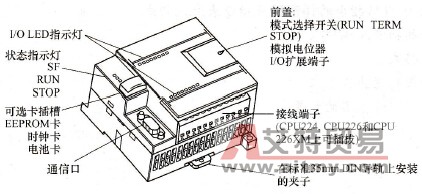

      图4-1    S7-200系列CPU外观示意图    依最新产品序列，S7-200 PLC提供型号为CPU221、CPU2 22、CPU224、CPU224XM及CPU226等5种不同型号的CPU。它们的内部芯片基本相同，只是实际集成安装的输入、输出口及通信接口数量不同。每种CPU有交流220V供电，继电器输出及直流24V供电，晶体管输出两种形式。表4-1给出了S7-200 PLC CPU的型号及订货号，图4-3为型号及订货号中各参数的含义。

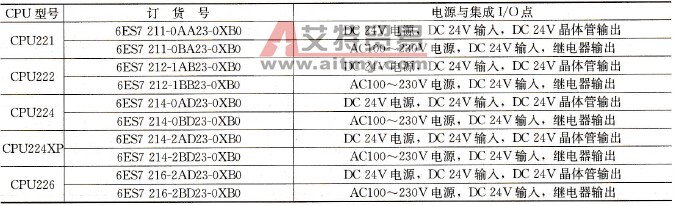

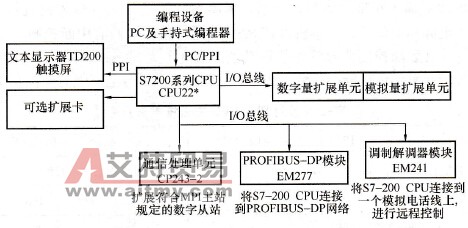

      图4-2    S7-200系列PLC系统基本构成    表4-1    S7-200 PLC CPU的型号及订货号

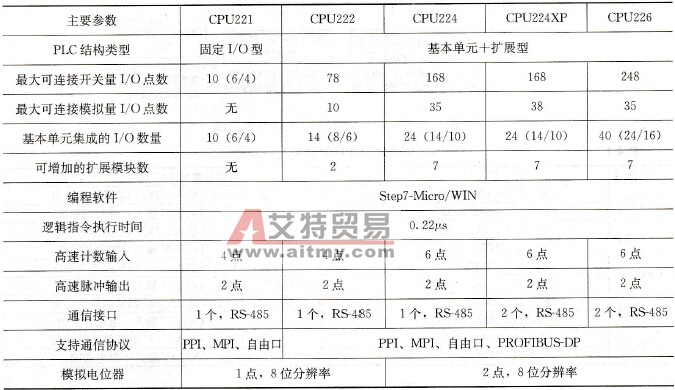

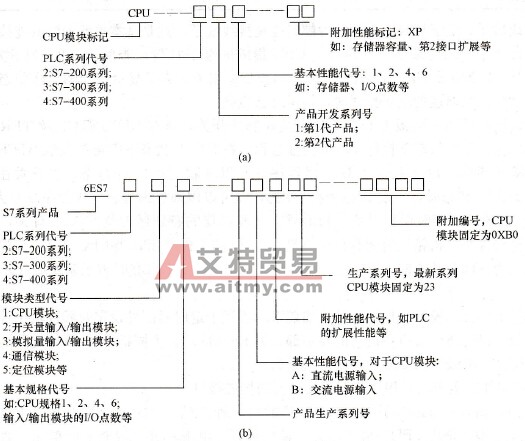

      图4-3    S7-200 PLC CPU型号及订货号参数含义    (a)型号参数含义；(b)订货号参数含义    S7-200系列PLC属于小型可编程控制器，紧凑型一体化结构（整体式机），最多可以扩展32个模块，内置电源和I/O接口。本机自带RS-485通信接口，具有中断控制、高速计数、高速脉冲输出、变频器及运动控制、通信等多种功能。表4-2为S7-200系列PLC CPU主要技术参数。5种CPU外观布置大体相同。现结合图4-1说明安装在机身上部件的操作及功能。    表4-2    S7-200系列PLC CPU主要技术参数
      (1)接线端子。位于机身上下两侧的螺钉排是接线端子，这是基本单元安装的连接数字量输入、输出器件及电源用的端子。不同型号CPU集成的端子数量可查阅表4-2。为了方便接线，CPU224、CPU224XM和CPU226机型采用可插拔整体端子。为了显示端子的工作状态，机箱正面有两列指示灯，当对应的端子接通时，指示灯会点亮。    (2)模式选择开关。面板上前盖下设有模式选择开关，具有RUN/STOP及TERM三种工作状态。CPU在RUN状态下执行完整的扫描过程。在STOP状态下则可与装载STEP7-WIN编程软件的计算机通信，以下载及上载应用程序。TERM状态是一种暂态，当开关由RUN或STOP打到TERM状态时，不改变当前运行状态，但可以以通过编程软件或程序改变为RUN或STOP状态，在调试程序时很有用处。TERM态还和机器的特殊标志位SM0.7有关，可用于自由口通信的有关控制。机箱上也配有指示灯显示CPU的工作状态，当CPU为RUN状态时，绿色指示灯亮。为STOP状态时，红色指示灯亮。在标有SF指示灯亮时表示系统有故障，PLC停止工作。    (3)模拟电位器。模拟电位器也装在前盖下，可用于定时器的外设定及脉冲输出等场合。    (4)通信接口。通信接口在机身的左下部，为RS-485口。不同机型的CPU配置的通信口数量不同，CPU224XP及CPU226为两个，其余为一个。    图4-1中机体前盖下还有用于连接扩展单元的扩展接口。    作为对照，图4-4为西门子S7系列PLC的另一种产品-S7-400 PLC的外观图。S7-400 PLC为模块式结构，是将CPU、输入单元、输出单元、电源单元、智能I/O单元、通信单元等都制成一块块的插件，在母板上拼插而成的。

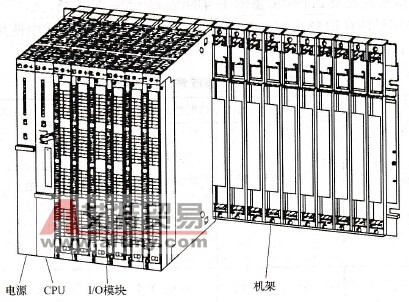

      图4-4    模块式PLCS7-400外观
