LED数码显示的抢答器PLC控制模拟实验指导

    一、实验目的    1．进一步熟悉基本指令。    2．熟悉用分析法设计编制、调试、运行程序。    二、实验设备    1．三菱FX2N系列可编程控制器或实验台。    1台    2．FX - 20P型编程器。    1台    3．模拟开关板或LED数码显示模拟板。    1块    三、实验内容    1.4组人组成的竞赛抢答，有四个对应的按钮，编号分别为1、2、3、4，当某一组按下按钮后，显示器显示出该组编号，并使铃发出响声，同时锁住其他组的抢答器（使其他组抢答无效）。抢答器设有复位开关，复位后可重新抢答。    2．为了统一、设定按钮1~4对应输入点为X004~X007，复位开关X024。    输出：铃 HA-Y000，A~G-Y001~Y007，LED数码显示控制的实验面板图如图9-10所示。

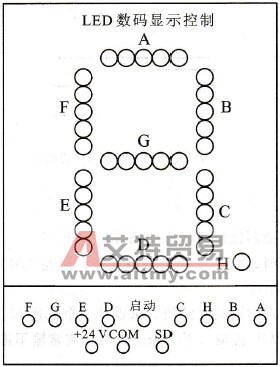

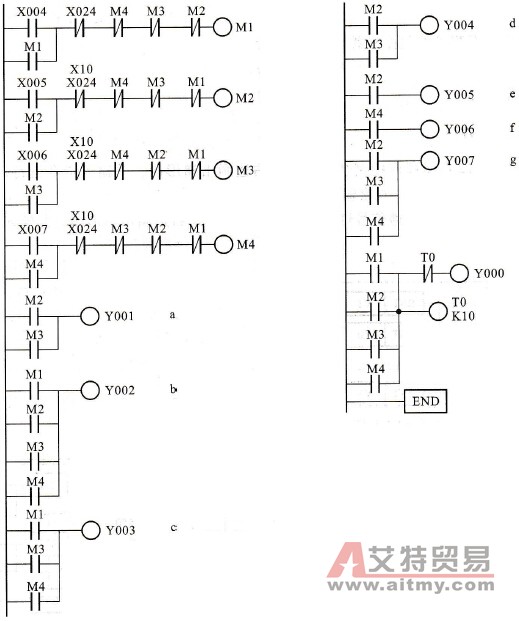

      图9-10    LED数码显示控制的实验面板图    3．当第1组抢答时，LED数码显示器应显示1，即图9-10中的B、C亮，显示数字1。当第2组抢答时，应是A、B、G、E、D亮，显示数字2。第3组抢答时应是A、B、G、C、D亮，显示数字3。第4组抢答时应是F、G、B、C亮。    4．根据要求设计对应程序并调试、运行。    四、思考题    1．在原程序的基础上如何改成5组人的抢答器。    2．增设抢答器的必要条件，如30 s无人抢答，有蜂鸣器响，表示此题作废；设置抢答人要在主持人表示开始抢答后，抢答有效，否则无效，并显示某组抢答违规。    3．调试过程中出现了什么问题，如何解决的。    五、实验报告    六、参考程序    LED数码显示的抢答器控制参考程序梯形图如图9-11所示。
      图9-11    LED数码显示的抢答器控制梯形图
