PLC定时器、计数器指令的使用与应用实验指导

    一、实验目的    1．掌握定时器、计数器指令的使用。    2．了解定时元件、计数元件在运行中状况。    3．用分析设计法编制简单程序并调试运行。    二、实验设备    1．三菱FX2n系列可编程控制器。    1台    2．FX -20P型编程器。    1台    3．模拟开关板。    1块    三、实验内容    1．按图9-8所示梯形图输入程序，观察运行结果，监视各定时器、计时器的状态，完成输出波形。    2．按图9-9所示波形图、设计出对应的梯形图，并输入指令。调试，观察运行结果。

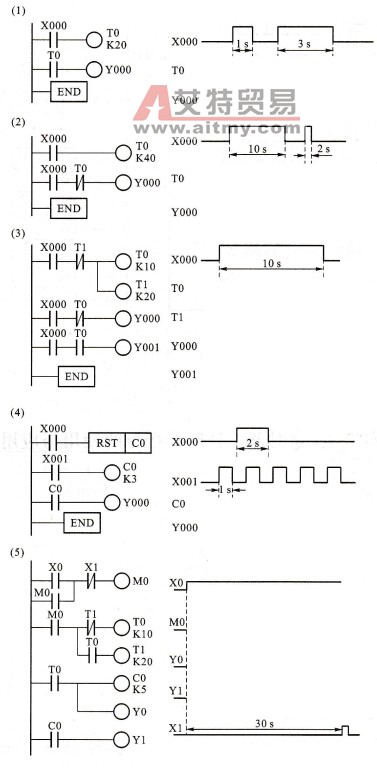

      图9-8    梯形图、波形图

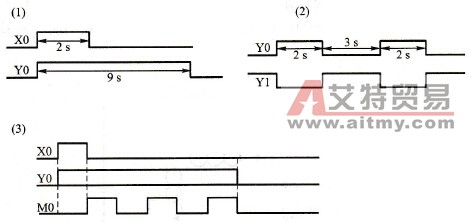

      图9-9    波形图（时间自由设定）    四、思考题    1．如何输入定时器、计数器设定值，如何修改设定值。    2．计数器到达计数脉冲时，是在脉冲上升沿动作，还是在脉冲的下降沿动作。动作后计数脉冲继续，计数器是否还计数。    3．如何利用定时器扩展定时器的时间值，试设计一个长达12 h的定时器。    4．在输完OUT TO（或C0）再输入下一条指令时，常常输不进为什么？    五、实验报告
