PLC的基本指令实验指导

    一、实验目的    1．进一步掌握FX-20P编程器的使用方法。    2．掌握置位、复位及脉冲指令的使用。    3．掌握多重输出及主控指令的使用。    二、实验设备    1．三菱FX2N系列可编程控制器。    1台    2．FX-20P型编程器。    1台    3．模拟开关板。    1块    三、实验内容    1．熟悉和掌握SET（置位）、RST（复位）、PLS（上升沿脉冲）和PLF（下降沿脉冲）指令的使用方法。    按图9-3所示梯形图输入程序，观察运行结果，画出输出波形。

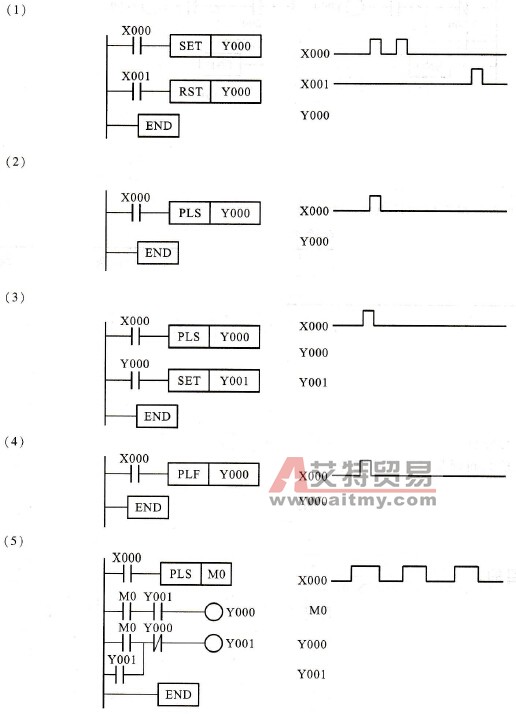

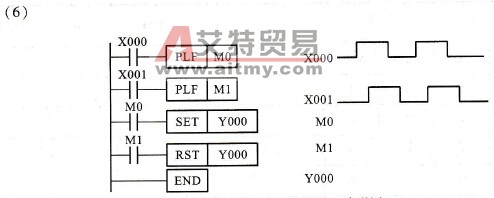

      图9-3    梯形图、波形图    2．熟悉和掌握多重输出指令MPS、MRD、MPP的使用方法。    (1)按图9-4所示梯形图输入程序，观察运行结果后，画出输出波形。

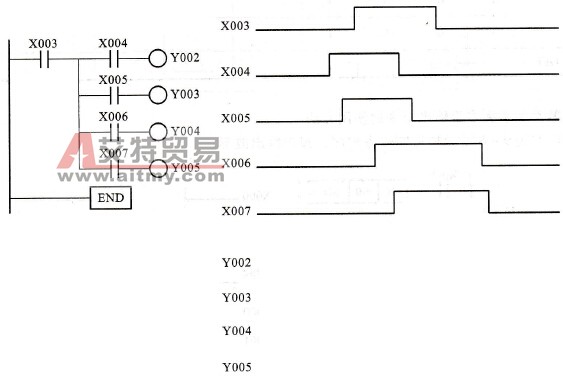

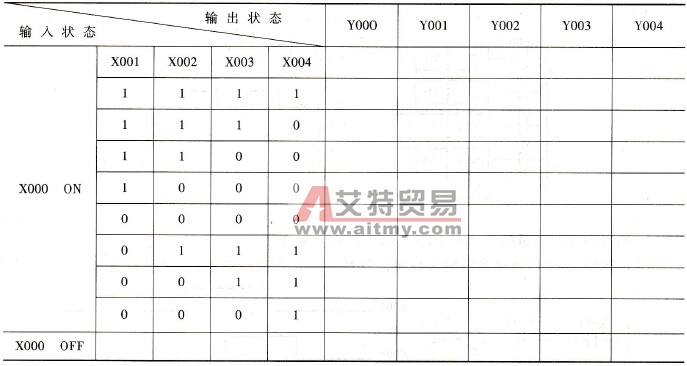

      图9-4    梯形图、波形图    (2)按图9-5所示梯形图输入程序，观察运行结果，填写表格。

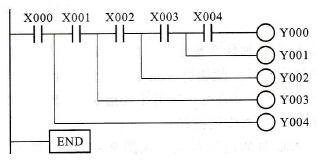

      图9-5    梯形图
    3．熟悉和掌握多重输出指令的使用方法。    (1)按图9-6所示梯形图输入程序，画出输出波形。

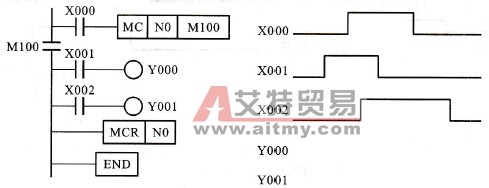

      图9-6    梯形图、波形图    (2)按图9-7所示梯形图输入程序，依次分别使X000~ X013开关（ON→OFF→ON），判断在什么情况下，Y000、Y001、Y002、Y003、Y004、Y005为ON。    四、思考题    1．SET与OUT有什么区别，加什么程序可以使OUT指令与SET同等。    2．PLS与PLF指令的区别在哪？使用脉冲指令时需注意什么？   3．接在MPS或MRD、MPP后面的触点应用什么指令？MPS与MPP的个数是否一定相同，MRD呢？在PLC机中，此指令是怎样运行的？    4．出现主控指令时，PLC是如何运行的？在图9-7中，如X006=OFF，而X007=NO时，Y003为什么状态？

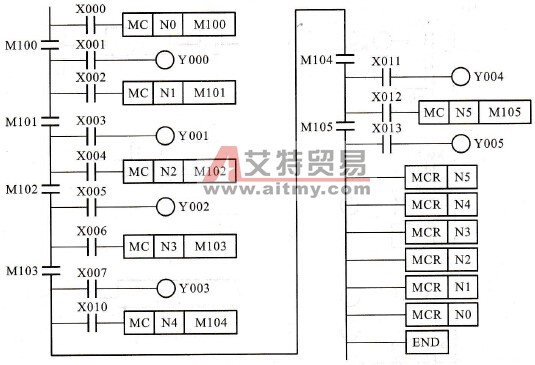

      图9-7    梯形图    五、实验报告
