FX系列PLC常用特殊功能模块

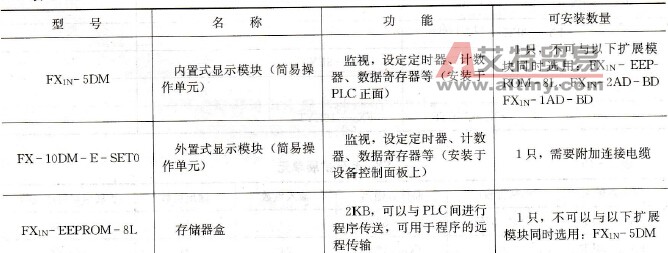

    目前PLC不仅用于逻辑运算及逻辑控制，而且可用于数值运算、模拟量控制。此外，PLC与PLC之间以及PLC与上位机、个人计算机之间还可以进行联网和数据传输，因此，必须在PLC的基本单元、输入／输出点扩展单元及模块的基础上扩展各种特殊功能模块。    FX系列特殊功能模块主要包括有用于模拟量控制的模拟量输入／输出模块、用于定位控制的定位模块及高速计数模块、用于数据传输的通信模块等。    FX1s系列PLC可以使用少量的扩展模块与功能扩展板，以增加通信、监视、设定等方面的功能。该系列PLC可以使用的主要扩展模块与内置式功能扩展板见表4-13（部分模块与FX1N系列PLC相同）。    表4-13    FX1s系列特殊功能模块

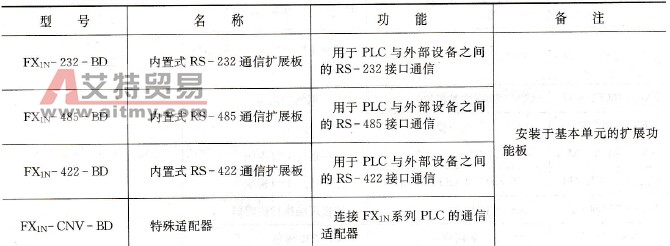

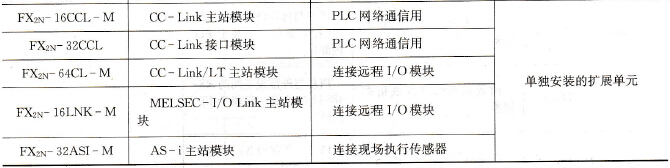

    FX1N增加了很多的网络通信功能，网络通信功能需要增加特殊的通信扩展功能模块实现，可以选用的通信扩展功能模块见表4-14（部分模块与FX2N系列PLC相同）。    表4-14    FX1N系列通信扩展功能模块

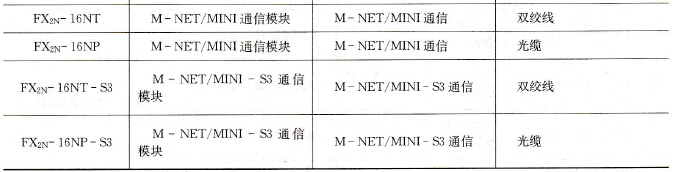

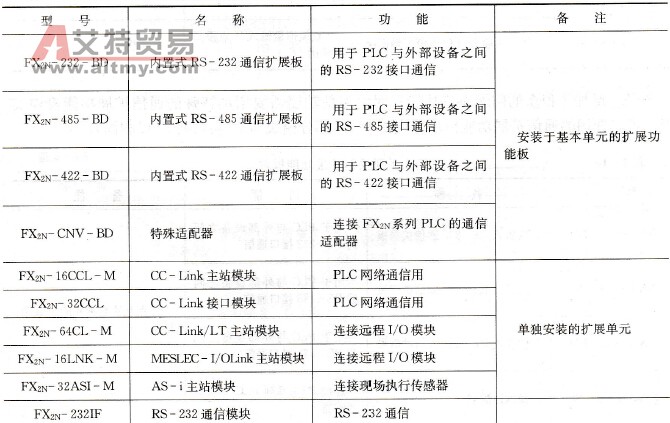

    由表4 -14可见，FX1N系列PLC主要增加了现场总线、远程I/O、执行器传感器等网络通信功能，使得PLC与PLC间、PLC与远程I/O模块间、PLC与现场执行元件、现场传感器间可以构成完整的网络。    FX1N的通信扩展模块连接与使用受到如下限制。    (1)一台PLC中不可以同时使用FX2N-16CCL -M（CC-link主站模块）与FX2N -32ASI-M（AS -i主站模块）。    (2)一台PLC中只可以使用一个FX2N-32ASI -M（AS-i主站模块）。    FX2N系列在FX1N系列CC - link、CC - link／LT、MELSEC - I/O link、AS -i网络的基础上，进一步增加了M- NET网络通信功能，它需要通过增加特殊的通信扩展功能模块实现。FX2N系列PLC可以选用的通信扩展功能模块见表4-15（部分模块与FX1N系列PLC相同）。    表4-15    FX2N系列通信扩展功能模块

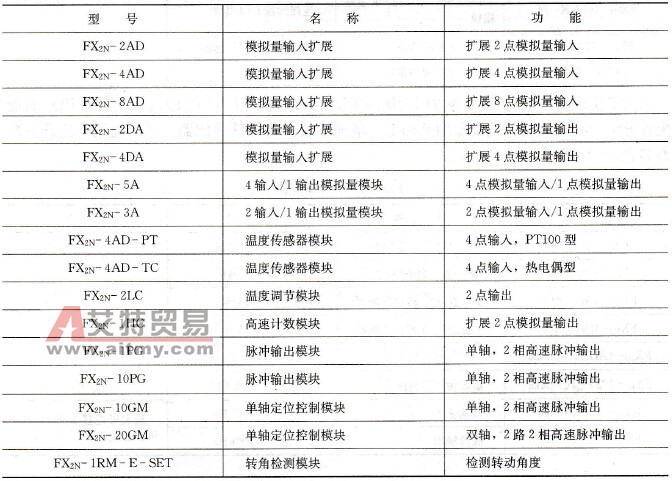

    FX2N系列特殊功能扩展模块主要包括温度测量与调节模块（A/D转换模块）、高速计数、脉冲输出、定位模块等，见表4-16。有关功能模块的连接、使用、编程方法将在第9章中予以介绍。    表4-16    FX2N系列功能扩展模块

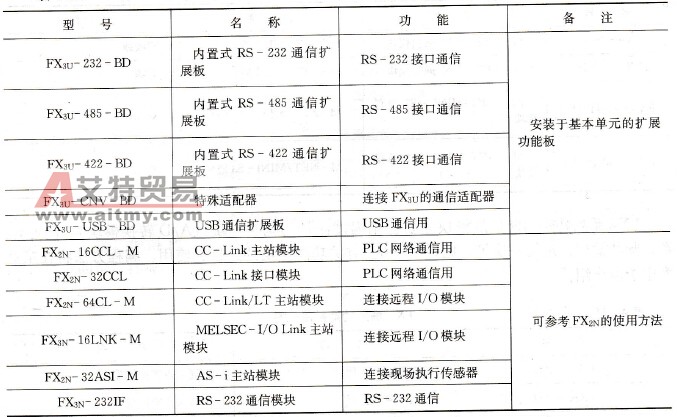

    FX3U系列PLC在FX1N/2N系列PLC的CC - link、CC - link／LT、MELSEC - I/O link、AS -i网络的基础上，进一步增加了USB通信功能（需要通过增加特殊的通信扩展功能板），而且可以同时进行3个通信端口的通信。FX3U系列PLC可以选用的通信扩展功能模块见表4 -17。    表4-17    FX3U系列通信扩展功能模块

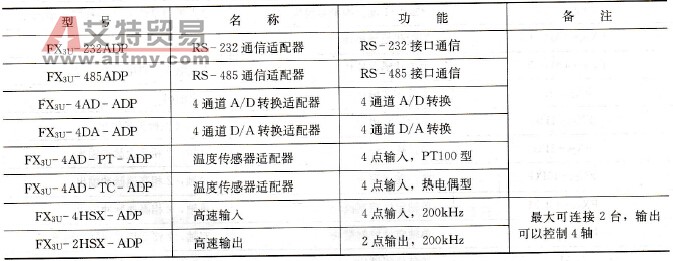

    为了实现高速输入／输出等方面功能的需要，FX3U系列PLC在FX0N/1N/2N系列PLC只能配置RS - 232/485通信适配器的基础上，增加了较多的特殊适配器。可以选用的特殊适配器如表4 -18所示。    表4-18    FX3U系列特殊适配器
