FX系列PLC扩展单元和模块

    扩展单元用于增加可编程控制器I/O点数，包括输入和输出。因需要单独供电，因此有内置电源，分AC和DC两种，能向外界提供24V的电源，也被称为电源的提供者。扩展模块用于增加可编程控制器I/O点数及I/O点数比例，只有输入或输出，不需单独供电，因此无内置电源，是电源的消耗者，使用时从基本单元或扩展单元上获取电源。扩展单元和扩展模块均无CPU，必须与基本单元连接才能使用。    FX0s不能扩展，所以无扩展单元，FX0N有3种扩展单元，7种扩展模块，可组成24～128个I/O点数的系统。表4-8为FX0N系列扩展单元，表4-9为FX0N系列扩展模块。FX2N系列有扩展单元5种，扩展模块7种。表4-10为FX2N系列扩展单元，表4-11为FX2N系列扩展模块。表4-12为FX2NC系列扩展模块。    表4-8    FX0N系列扩展单元

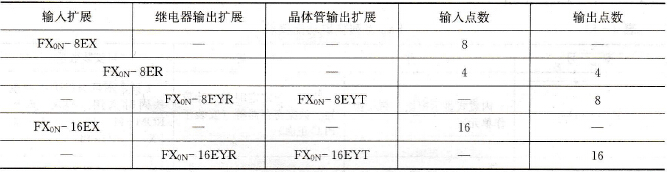

    表4-9    FX0N系列扩展模块
    表4-10    FX2N系列扩展单元

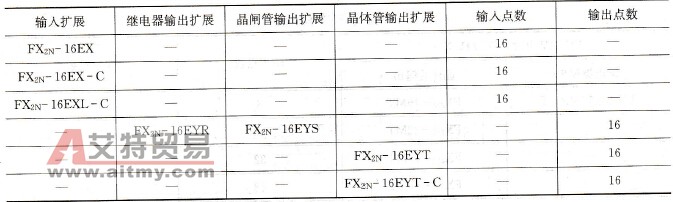

    表4-11    FX2N系列扩展模块

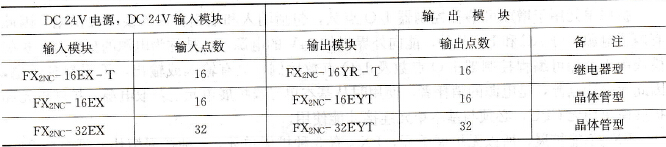

    表4-12    FX2NC系列扩展模块
