FX系列PLC基本单元简介

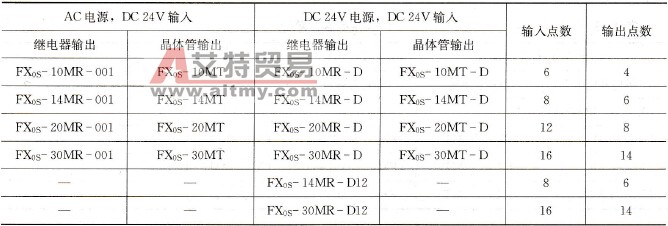

    基本单元可独立构成控制系统，内有CPU、I/O、存储器和供给扩展模块及传感器的标准电源。下面分别介绍FX各系列的基本单元。    1．FX0s系列基本单元    FX0s系列PLC是用于极小规模系统的小型PLC．这种型号的PLC共有18种基本单元可供选择，10～30个I/O点。FX0s系列基本单元见表4-2。    表4-2    FX0s系列基本单元

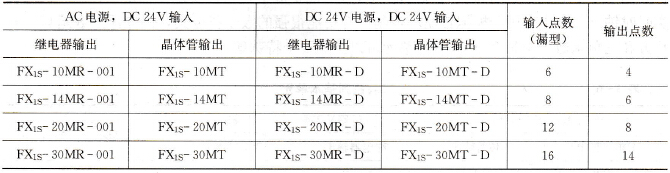

    2．FX4s系列基本单元    FX4s系列PLC是用于极小规模系统的超小型PLC，可以降低成本。该系列的基本单元见表4-3，有16种基本单元，10～30个I/O点，用户存储器(EEPROM)容量为2K步。FX1s可以使用一块I/O点扩展板、串行通信扩展板或模拟量扩展板，可以同时安装显示模块和扩展板，有两个内置的设置参数用的小电位器。同时可以输出2点100kHz的高速脉冲，有7条特殊的定位指令。    表4-3    FX1s系列的基本单元

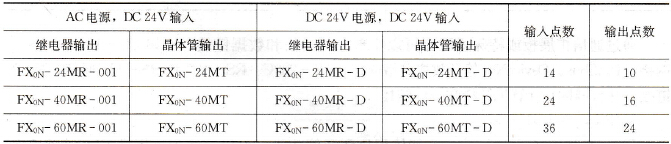

    通过通信扩展板可以实现多种通信和数据链接，例如RS - 232C、RS - 422和RS - 485通信，N:N链接、并行链接和计算机链接。    3．FX0N系列基本单元    FX0N系列PLC的基本单元共有12种，10～40个I/O点，其基本单元见表4-4。    表4-4    FX0N系列基本单元

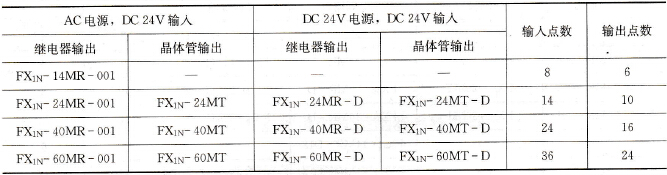

    4．FX1N系列基本单元    FX1N系列PLC有13种基本单元，见表4-5。可以组成14～128个I/O点的系统，并能使用特殊功能模块、显示模块和扩展板。用户存储器容量为8K，有内置实时钟。    表4-5    FX1N系列基本单元

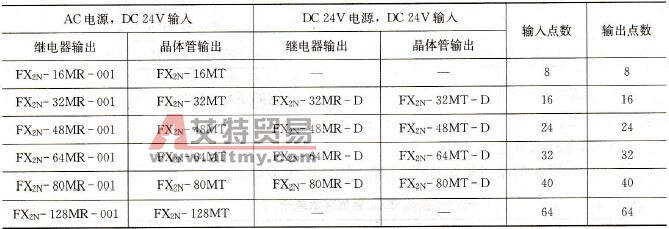

    PID指令用于实现模拟量闭环控制，一个单元可以同时输出2点100kHz的高速脉冲，有7条特殊的定位指令，有两个内置的设置参数用的小电位器。    通过通信扩展板或特殊适配器可以实现多种通信和数据链接，例如CC - link，AS -i网络，RS - 232C、RS - 422和RS - 485通信，N：N链接、计算机链接和I/O链接。    5．FX2N系列基本单元    FX2N是FX系列中功能最强、速度最快的微型PLC。表4-6列出了该系列的基本单元，它的基本指令执行时间高达0. 08μs，内置的用户存储器为8K，可以扩展到16K，最大可以扩展到256个I/O点，有多种特殊功能模块或功能扩展板，可以实现多轴定位控制。机内有实时时钟，PID指令用于模拟量闭环控制。有功能很强的数学指令集，例如浮点数运算、开平方和三角函数等。每个FX2N基本单元可以扩展8个特殊单元。    表4-6    FX2N系列基本单元

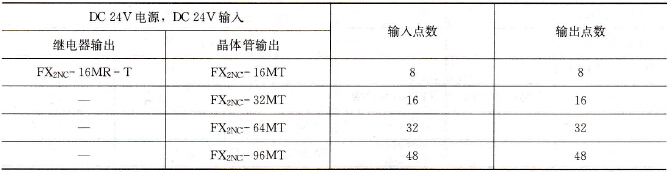

    通过通信扩展板或特殊适配器可以实现多种通信和数据链接，例如CC - link，AS -i网络，Profibus、DeviceNet等开放式网络通信，RS - 232C、RS - 422和RS - 485通信，N：N链接、并行链接、计算机链接和I/O链接。    6．FX2NC系列基本单元    FX2NC系列PLC具有很高的性能体积比和通信功能，可以安装到比标准PLC小很多的空间内。I/O型连接器可以降低接线成本，节约接线时间。I/O点数可以扩展到256点，最多可以连接4个特殊功能模块。利用内置的功能，可以控制两轴的运动，通过增加扩展单元可以控制多轴。该系列的基本单元见表4-7。    表4-7    FX2NC系列基本单元
