FX系列PLC消抖动电路的编程环节

    许多控制系统的输入信号由安装在现场的行程开关、压力继电器、微动开关等提供。当输入信号发生抖动时，对继电器控制系统，由于系统的电磁惯性一般不会导致误动作；在PLC控制下，CPU的扫描周期仅几十毫秒，输入抖动的信号将进入PLC，极易造成出错。图5- 32为一个消除输入信号抖动电路，只有当输入信号脉冲X0的宽度≥0.5s时才有效。

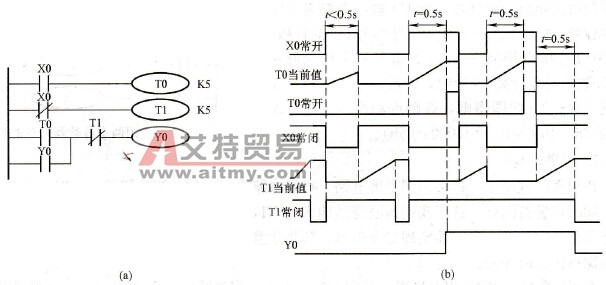

    图5-32    消除输入信号抖动电路    (a)梯形图；(b)时序图    如图5-32所示，利用定时器T0对输入X0的置“1”时间进行定时，从而反映输入信号置“1”时间是否大于0.5s;用定时器T1来反映输入信号置“0”时间，从而反映输入信号置“0”时间是否大于0.5s。因为在抖动中必须考察复位时间的长短从而来判断该信号是否为抖动的误信号。号置“1”时间是否大于0.5s;用定时器T1来反映输入信号置“0”时间，从而反映输入信号置“0”时间是否大于0.5s。因为在抖动中必须考察复位时间的长短从而来判断该信号是否为抖动的误信号。
