FX系列PLC报警电路的编程环节

    在很多的程序中，都会用到报警电路。报警电路要实现的是当有警情输入时，蜂鸣器叫鸣，同时报警灯闪烁。这里我们假设警情输入为X1，蜂鸣器输出为Y0，报警灯输出为Y1。设计思路为利用两个定时器实现灯光闪烁，闪烁次数由计数器C0决定。图5-31为报警电路的梯形图及时序图。    在梯形图中，当X1得电导通，说明有警情发生，利用脉冲指令PLS产生一个脉冲信号，使输出继电器Y1线圈得电并自锁，Y1产生的输出信号使蜂鸣器呜叫。停止信号是计数器的动断触点，当报警打闪烁15次后，计数器的动断触点断开使Y1线圈失电，Y1的触点复位，报警电路停止报警。报警灯在蜂鸣器呜叫的同时闪烁，所以，采用Y1的动合触点控制报警灯闪烁。采用定时器T0控制报警灯亮的时间，定时器T1控制报警灯熄灭时间。采用计数器C0进行闪烁次数的控制，用T0的动合触点作为计数输入，当闪烁达到设定值15次时，C0得电导通，Y1复位，从而使得T0、T1及Y0均复位，C0同时也复位，为下一次工作做准备。

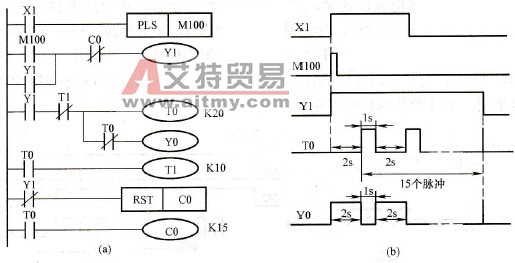

    图5-31    报警电路的梯形图及时序图    (a)梯形图；(b)时序图
