FX系列PLC长延时电路的编程环节

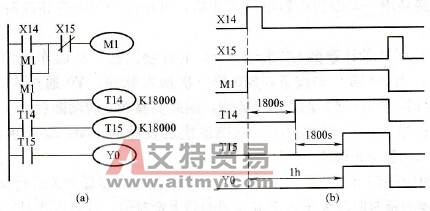

    一般PLC定时器的最长定时时间不超过1h，但在一些实际应用中，往往需要几个小时甚至几天或更长的定时控制，这样仅用一个定时器不能完成任务，这就需要对定时器进行扩展构成长延时电路。扩展的方法通常有两种：一是用多个定时器实现；还可以用定时器与计数器组合实现。    (1)多定时器构成的长延时电路。图5-28所示为定时时间为1h的梯形图及时序图，辅助继电器M1用于定时启停控制，采用两个0.1s的定时器T14和T15串级使用。当T14开始定时后，经1800s延时，T14的动合触点闭合，使T15再开始定时，又经1800s的延时，T15的动合触点闭合，Y0线圈接通。从X14接通，到Y0输出，其延时时间为1800s+1800s=3600s=1h。
    图5-28    多定时器串级的长延时程序    (a)梯形图；(b)时序图    (2)定时器、计数器构成长延时电路。当用时钟脉冲信号作为计数器的计数输入信号时，计数器就可以实现定时功能，时钟脉冲信号的周期与计数器的设定值的乘积就是定时时间。其中时钟脉冲信号可以用PLC的特殊辅助继电器（如M8011、M8012、M8013和M8014等）产生，也可以由连续脉冲发生程序产生，还可以由PLC外部时钟电路产生。图5-29是采用一个计数器的延时程序。

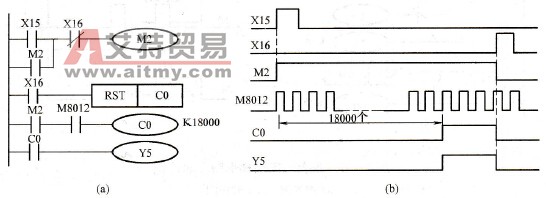

    图5-29    采用一个计数器的延时程序    (a)梯形图；(b)动作时序图    图5-29中M8012产生周期为0.1s的脉冲信号，当X15闭合时，M2得电并自锁，M8012时钟脉冲加到C0的计数输入端。当C0累计到18000个脉冲时，计数器动作，其动合触点闭合，Y5线圈接通。从X15闭合到Y5动作的延时时间为1800s。    图5-30为应用两个计数器的延时程序。图中C0构成一个30min (1800s)的定时器，由于程序中C0的复位输入端并联了一个C0的动合触点，当C0累计到18000个脉冲即30min时，计数器C0动作，其动合触点闭合，C0复位，C0计数器处于动作态一个PLC扫描周期后又重新开始计数，使C0输出周期为30min的时钟脉冲。C0的另一个动合触点作为C1的计数输入，当C0动合触点接通一次，C1输入一个计数脉冲，当C1计数脉冲累计完10个时，计数器C1动作，C1动合触点闭合，Y5线圈得电，其触点动作。这样延时时间为18000×0.1×10s=18000s (5h)。
    图5-30    应用两个计数器的延时程序
