FX系列PLC按通按断电路的编程环节

    按通按断电路是用一个按钮控制电路的通断，可用作分频电路和奇偶校验电路等，如图5-27所示。    图5-27 (a)利用了计数器C0来记录X0的按动次数，从而作为判断通断的条件；图5-27 (c)中，当X0第一次按下，M0第一次触发脉冲，Y0通过M0的动合触点及Y0的动断触点导通，由于M0是触发的脉冲，因此要靠M0的动断触点及Y0的动合触点来维持置位状态；当X0第二次按下，M0第二次触发脉冲，M0动断触点断开即断开了Y0的自锁条件，Y0复位并保持。    定时器的延时时间都有一个最大值，例如100ms的定时器最大延时时间为3276. 7s。若控制过程中所需要的延时时间大于选定定时器的最大定时值，这就需要对定时器进行延时扩展。可采用多个定时器串级使用来实现长时间延时。定时器串级使用时，其总的定时时间为各定时器时间之和。

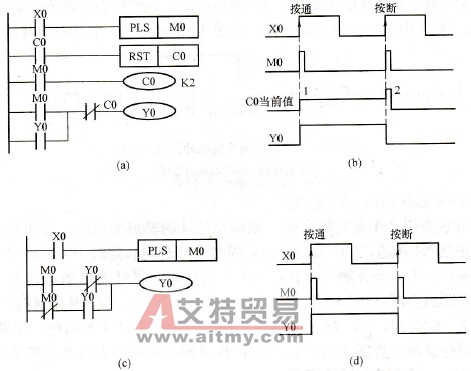

    图5-27    按通按断电路    (a)梯形图（一）；(b)时序图（一）；(c)梯形图（二）；(d)时序图（二）
