FX系列PLC顺序脉冲发生器的编程环节

来源:艾特贸易2017-06-04

简介图 5-26 所示为用 3 个定时器产生一组顺序脉冲的梯形图程序,脉冲波形如图 5-26(b) 所示。图中当 X4 接通, T40 开始延时,同时 Y31 通电;定时 10s 时间到, T40 动断触点断开, Y31 断电,

    5-26所示为用3个定时器产生一组顺序脉冲的梯形图程序,脉冲波形如图5-26(b)所示。图中当X4接通,T40开始延时,同时Y31通电;定时10s时间到,T40动断触点断开,Y31断电,T40动合触点闭合,T41开始延时,同时Y32通电;当T41定时15s时间到,T41动断触点断开,Y32断电,T41动合触点闭合,T42开始延时,同时Y33通电;T42定时20s时间到,Y33断电。同时,T40T41T42相继断电。如果X4仍接通,重新开始产生顺序脉冲,直到X4断开,当X4断开时,所有的定时器全部断电,定时器触点复位,输出Y31Y32Y33全部断电。
 顺序脉冲发生器

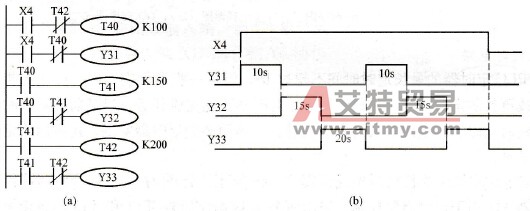

    5-26    顺序脉冲发生器    (a)梯形图;(b)动作时序图
