FX系列PLC单脉冲程序的编程环节

来源：艾特贸易2017-06-04

简介单脉冲程序如图 5-24 所示，从给定信号 X0 的上升沿开始产生一个脉宽一定的脉冲信号 Y1 。当 X0 接通时， M2 线圈通电并自锁， M2 动合触点闭合，使 T1 开始定时、 Y1 线圈通电。定时时间

单脉冲程序如图5-24所示，从给定信号X0的上升沿开始产生一个脉宽一定的脉冲信号Y1。当X0接通时，M2线圈通电并自锁，M2动合触点闭合，使T1开始定时、Y1线圈通电。定时时间2s到，T1动断触点断开，使Y1线圈断电。无论输入X0接通的时间长短怎样，输出Y1的脉宽都等于T1的定时时间2s。

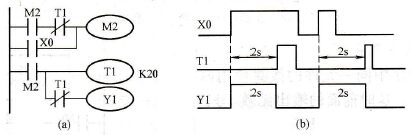

单脉冲程序图5-24 单脉冲程序 (a)梯形图；(b)时序图
