FX系列PLC并联电路块的串联连接指令(ANB)

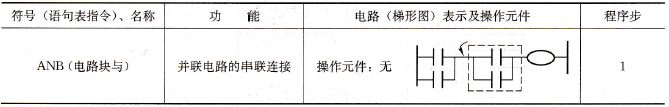

    ANB:两个或两个以上触点并联的电路称为并联电路块，分支电路并联电路块与前面电路串联连接时，使用ANB指令。分支的起点用LD、LDI指令，并联电路块结束后，使用ANB指令与前面电路串联。    ANB指令也简称与块指令，也是无操作目标元件，是一个程序步指令。ANB指令的功能、电路表示、操作元件、所占程序步见表5-5。    表5-5    ANB指令基本要点
    ANB指令的用法示例如图5-7、图5-8所示。

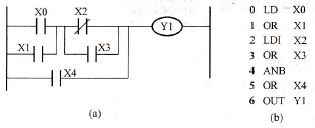

    图5-7    ANB指令的用法一    (a)梯形图；(b)指令表

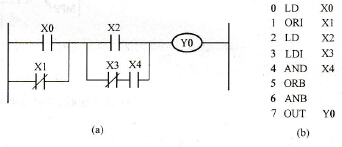

    图5-8    ANB指令的用法二    (a)梯形图；(b)指令表    与ORB指令相似，ANB指令原则上可以无限制使用，但考虑到LD、LDI指令只能连续使用8次，因此ANB指令的使用次数也应限制在8次以内。
