FX系列PLC的启动、保持、停止电路编程环节

    启动、保持、停止电路是PLC编程中最基本的电路形式。在编程中利用编程元件自身的动合触点使线圈持续保持通电即ON状态的功能称为自锁。图5-23所示的启动、保持和停止程序（简称启保停程序）就是典型的具有自锁功能的梯形图，X1为启动信号，X2为停止信号。

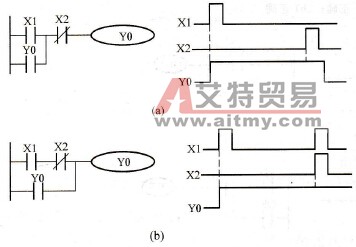

    图5-23    启动、保持和停止程序与时序图    (a)停止优先；(b)启动优先    图5-23 (a)为停止优先程序，即当X1和X2同时接通时，Y0断开。图5-23 (b)为启动优先程序，即当X1和X2同时接通时，Y0接通。启保停程序也可以用置位( SET)和复位(RST)指令来实现。在实际应用中，启动信号和停止信号可能由多个触点组成的串、并联电路提供。
