FX系列PLC串联电路块的并联连接指令(ORB)

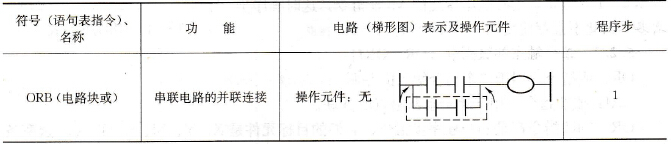

    ORB：两个或两个以上的触点串联连接的电路叫串联电路块，ORB有时也简称或块指令。串联电路块并联连接时，分支开始用LD、LDI指令，分支结果用ORB指令。    ORB指令与后述的ANB指令均为无目标元件指令，而两条无目标元件指令的步长都为一个程序步。ORB指令的功能、电路表示、操作元件、所占程序步见表5-4。ORB指令的用法如图5-6所示。    表5-4    ORB指令基本要点
    ORB指令的使用方法有两种：一种是在要并联的每个串联电路块后加ORB指令，详见图5-6 (b)指令表，另一种是集中使用ORB指令，详见图5-6(c)指令表。对于前者分散使用ORB指令时，并联电路块的个数没有限制，但对于后者集中使用ORB指令时，这种电路块并联的个数不能超过8个（即重复使用LD、LDI指令的次数限制在8次以下），所以不推荐用后者编程。

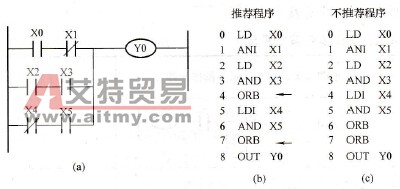

    图5-6    ORB指令的用法    (a)梯形图；(b)指令表一；(c)指令表二
