FX系列PLC单个触点并联指令(OR、ORI)

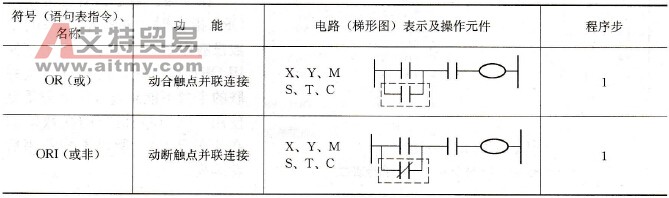

    OR:或指令。用于单个动合触点的并联。    ORI:或非指令。用于单个动断触点的并联。    OR、ORI指令都是一个程序步指令，它们的目标元件是X、Y、M、S、T、C。这两条指令都是并联一个触点。    需要两个以上触点串联连接电路块的并联连接时，要用后述的ORB指令。OR、ORI指令的功能、电路表示、操作元件、所占程序步见表5-3。    表5-3    OR、ORI指令基本要点

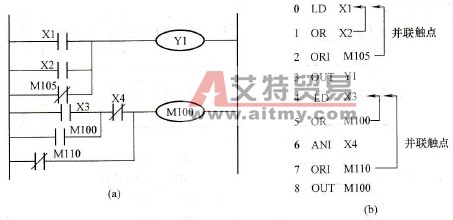

    OR、ORI是从该指令的当前步开始，对前面的LD、LDI指令并联连接，并联的次数无限制。OR、ORI指令的用法如图5-5所示。
    图5-5    OR、ORI指令的用法    (a)梯形图；(b)指令表
