FX系列PLC梯形图设计规则

来源:艾特贸易2017-06-04

简介1 .水平不垂直 梯形图的触点应画在水平线上,不能画在垂直分支上,如图 5-19 所示。 2 .多上串右 有串联电路相并联时,应将触点最多的那个串联回路放在梯形图最上面。有并联电路

    1.水平不垂直    梯形图的触点应画在水平线上,不能画在垂直分支上,如图5-19所示。    2.多上串右    有串联电路相并联时,应将触点最多的那个串联回路放在梯形图最上面。有并联电路相串联时,应将触点最多的并联回路放在梯形图的最左边。这种安排使得程序简洁、语句也少,如图5-20所示。    3.线圈右边无触点    不能将触点画在线圈右边,只能在触点的右边接线圈,如图5-21所示。
梯形图规则1

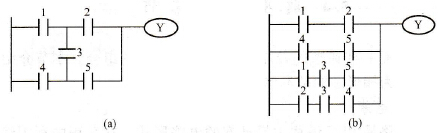

    5-19    梯形图规则1    (a)不正确;(b)正确
梯形图规则2

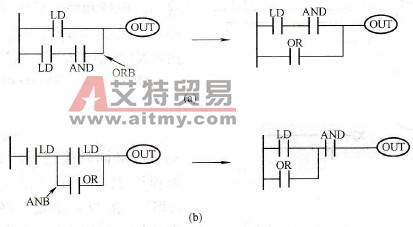

    5-20    梯形图规则2    (a)串联多的电路尽量放在上部;(b)并联多的电路尽量靠近母线
梯形图规则3
    5-21    梯形图规则3    (a)不正确;(b)正确;(c)最佳    4.双线圈输出不可用    如果在同一程序中同一元件的线圈使用两次或多次,则称为双线圈输出,这时前面的输出无效,只有最后一次才有效,如图5-22所示。一般不应出现双线圈输出。
梯形图规则4
    5-22    梯形图规则4
