FX系列PLC单个接点串联指令(AND、ANI)

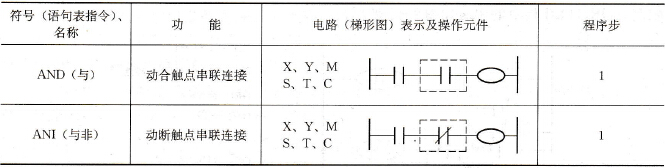

    AND:与指令。用于单个动合触点的串联。    ANI:与非指令。用于单个动断触点的串联。    AND与ANI都是一个程序步指令，串联触点的个数没有限制，可以多次重复使用。指令的目标元件为X、Y、M、S、T、C。AND、ANI指令的功能、电路表示、操作元件、所占程序步见表5-2。图5-3给出了AND、ANI指令的梯形图实例及对应的指令表。    表5-2    AND、ANI指令基本要点

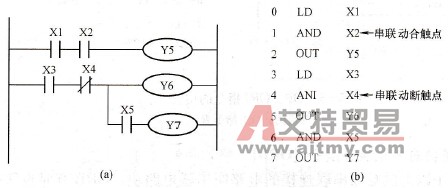

    图5-3    AND、ANI指令用法    (a)梯形图；(b)指令表    OUT指令后，通过触点对其他线圈使用OUT指令称为纵接输出或连续输出，如图5-3中的OUT Y7。这种连续输出如果顺序不错，可以多次重复。但是如果驱动顺序换成图5-4的形式，则必须用后述的MPS指令，这时程序步增多，因此不推荐使用图5-4的形式。
    图5-4    不推荐的形式
