FX系列PLC空操作指令(NOP)

    NOP指令是一条无动作、无目标元件的一程序步指令。NOP空操作指令使该步序作空操作。    NOP指令的功能、电路表示、操作元件、所占程序步数见表5-10。NOP指令的用法如图5-18所示。用NOP指令替代已写入指令，可以改变电路。在程序中加入NOP指令，在改动或追加程序时可以减少步序号的改变。    表5-10    NOP指令基本要点

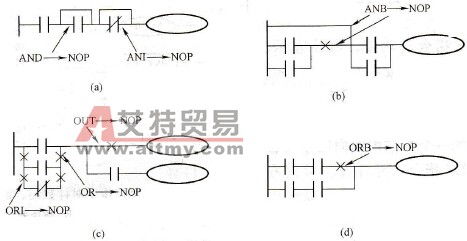

    图5-18    NOP指令用法    (a)触点短路；(b)短路前面全部电路；(c)电路删除；(d)前面电路部分删除
