FX系列PLC基本指令概述

    PLC的若干条指令组成的程序称为语句表程序或指令表程序，又叫指令助记符。每条语句表示一条指令，规定PLC中的CPU的操作。梯形图程序均有与其相对应的指令表，如图5-1所示。

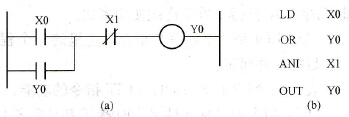

    图5-1    PLC梯形图及对应的指令表    (a)梯形图；(b)指令表    从图5-1的指令表可见，PLC的助记符语言与计算机的汇编语言中的指令有相似的表达形式，都是由操作码和操作数两部分组成。    操作码：用助记符表示，也称为指令，它表示CPU要完成的某种操作功能。    操作数：包括为执行某种操作所必需的信息。    PLC指令类似于计算机的汇编语言，但比汇编语言通俗易懂。配上带有LED指示器的简易编程器即可使用，在计算机上也可安装编程软件进行编辑，因此应用非常广泛。
