FX系列PLC脉冲输出指令(PLS、PLF)

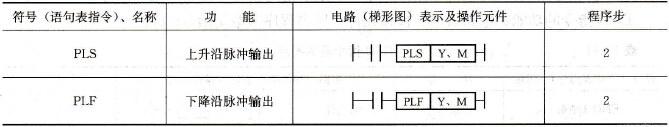

    PLS：上升沿脉冲输出指令。    PLF:下降沿脉冲输出指令。    这两条指令都是2程序步，它们的目标元件为Y、M，但特殊辅助继电器不能作目标元件。    PLS、PLF指令的功能、电路表示、操作元件、所占程序步数见表5-9。    PLS、PLF指令用法如图5-17所示。使用PLS指令，元件Y、M仅在驱动输入接通后的一个扫描周期内动作(置1)。而使用PLF指令，元件Y、M仅在驱动输入断开后的一个扫描周期内动作。使用这两条指令时，要特别注意目标元件。例如，在驱动输入接通时，PLC由运行-停机-运行，此时PLS MO动作，但PLS M600（断电保持型辅助继电器）不动作。这是因为M600是特殊辅助继电器，即使在断电停机时其动作也能保持。    表5-9    PLS、PLF指令基本要点

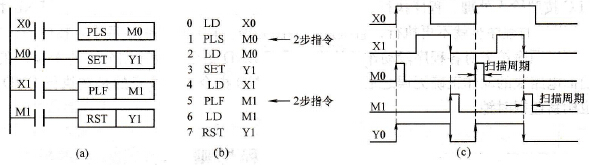

    图5-17   PLS、PLF指令用法    (a)梯形图；(b)指令表；(c)波形图
