FX系列PLC置位与复位指令( SET、RST)

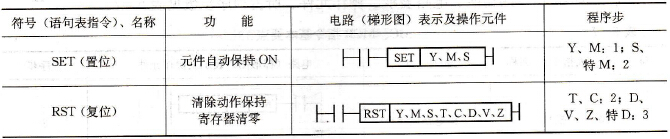

    SET：置位指令，使动作保持。    RST：复位指令，使操作保持复位。    SET指令的操作目标元件为Y、M、S，RST指令的操作元件为Y、M、S、T、C、D、V、Z。这两条指令是1～3个程序步。SET、RST指令的功能、电路表示、操作元件、所占程序步数见表5-8。    表5-8    SET、RST指令基本要点
    SET、RST指令用法如图5-15所示。由波形图可知，当X0一接通，即使再变成断开，Y0也保持接通，Xl接通后，即使再断开，Y0也保持断开。
    图5-15   SET、RST指令用法    (a)梯形图；(b)指令表；(c)波形图    用RST指令可以对定时器、计数器、数据寄存器，变址寄存器的内存清零。RST复位指令对计数器、定时器的用法如图5 - 16所示。当X0接通时，输出触点T246复位，定时器的当前值为0。输入X1接通期间，T246接收1ms时钟脉冲并计数，计到1234时Y0就动作。32位计数器C200根据M5200的开、关状态进行递加或递减计数，对X4触点的开关次数计数。输出触点的置位和复位取决于计数方向以及是否达到D1、D0中所存储的设定值。输入X3触通时，输出触点复位，计数器C200当前值清零。
    图5-16   RST复位指令对计数器、定时器的用法    (a)梯形图；(b)指令表
