FX系列PLC主控及主控复位指令(MC、MCR)

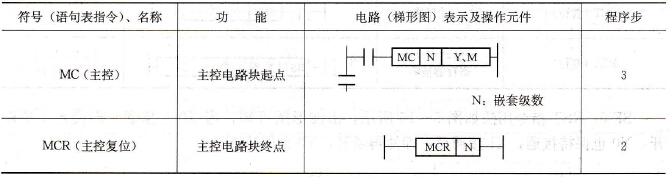

    MC:主控指令。用于公共串联触点的连接。    MCR:主控复位指令，即MC的复位指令。    MC、MCR指令的操作元件为Y、M，但不允许使用特殊辅助继电器M。    MC、MCR指令的功能、电路表示、操作元件、所占程序步数见表5-7。    表5-7    MC、MCR指令基本要点
    在编程时，经常遇到多个线圈同时受一个或一组触点控制。如果在每个线圈的控制电路中都串入同样的触点，将多占用存储单元，应用主控指令可以解决这一问题。使用主控指令的触点称为主控触点，它在梯形图中与一般的触点垂直。它们是与母线相连的动合触点，是控制一组电路的总开关。MC、MCR指令用法的使用说明如图5-13所示。
    图5-13    MC、MCR指令用法    (a)梯形图；(b)指令表    如图5-13所示，当X0接通时，执行MC与MCR之间的指令，当输入条件断开时，不执行MC与MCR之间的指令。在使用过程中，非积算定时器用OUT指令驱动的元件复位，积算定时器、计数器、用SET/RST指令驱动的元件保持当前的状态。与主控触点相连的触点必须用LD或LDI指令。使用MC指令后，母线移到主控触点的后面，MCR使母线回到原来的位置。MC、MCR必须成对使用。在MC指令内再使用MC指令时，嵌套级N的编号(0～7)顺次增大，返回时用MCR指令，从大的嵌套级开始解除，如图5-14所示的多重嵌套主控指令。
    图5-14    多重嵌套主控指令
