FX系列PLC多重输出指令(MPS、MRD、MPP)

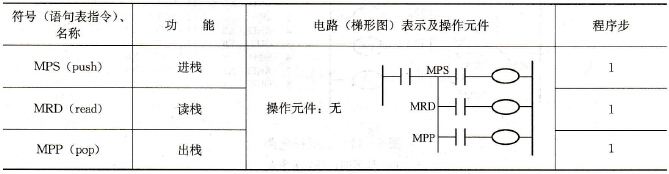

    MPS (push):进栈指令。    MRD (read):读栈指令。    MPP (pop):出栈指令。    这三条指令用于多重输出电路。可将连接触点的状态先存储，用于后面的电路。这三条指令均是无操作器件指令，都为一个程序步长。MPS、MRD、MPP指令的功能、电路表示、操作元件、所占程序步数见表5 6。    表5-6    MPS、MRD、MPP指令基本要点
    FX系列PLC中有11个用来存储中间运算结果的存储区域被称为栈存储器。使用进栈指令MPS时，当时的运算结果压入栈的第一层，栈中原来的数据依次向下一层推移；使用出栈指令MPP时，各层的数据依次向上移动一次，最上一层数据被读出，同时该数据从堆栈内消失。MRD是最上层所存数据的读出专用指令。读出时，栈内数据不发生移动。    MPS和MPP指令必须成对使用，而且连续使用应少于11次。MPS、MRD、MPP指令的使用说明如图5-9～图5-12所示。

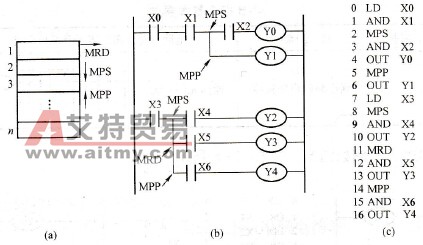

    图5-9    一层栈电路    (a)栈存储器；(b)多重输出梯形图；(c)指令表

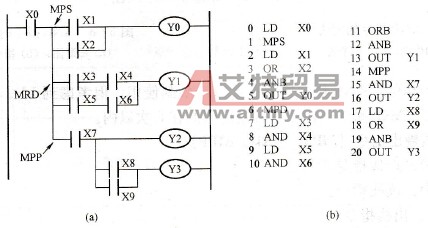

    图5-10    一层栈与ANB、ORB指令的配合电路    (a)梯形图；(b)指令表

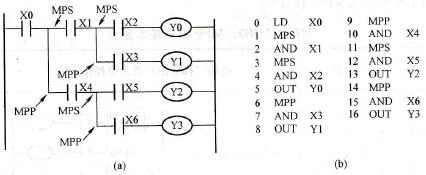

    图5-11    二层栈电路    (a)梯形图；(b)指令表

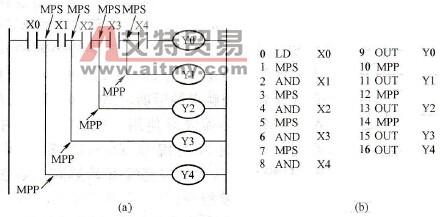

    图5-12    四层栈电路    (a)梯形图；(b)指令表
