PLC选择序列顺序功能图的编程技术方法

    图6-11为选择序列顺序功能图与步进梯形图。功能图中X2和X5为选择条件，当步S22为活动步时，且转换条件X2成立，则步S23被置位，将执行步S23起始的步进过程，同时步S22将自动复位；当步S22为活动步时，且转换条件X5成立，则步S25被置位，将执行步S25起始的步进过程，同时步S22将自动复位。步S27由步S24或步S26及相应的转换条件进行置位。如果程序执行的是左边分支，当S24为活动步，且转换条件X4成立，则S27被置位，同时S24被复位。如果程序执行的是右边分支，当S26为活动步，且转换条件X7成立，则S27被置位，同时S24被复位。对应的指令程序清单如图6-12所示。

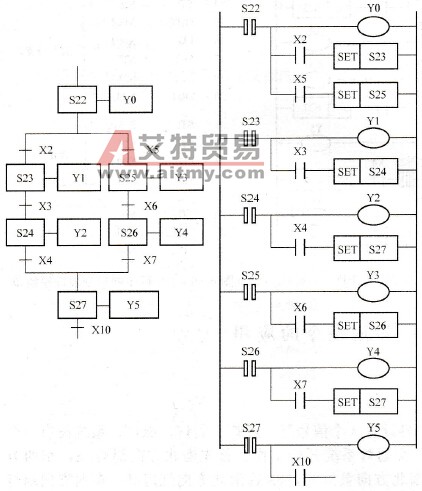

    图6-11    选择序列顺序功能图与步进梯形图

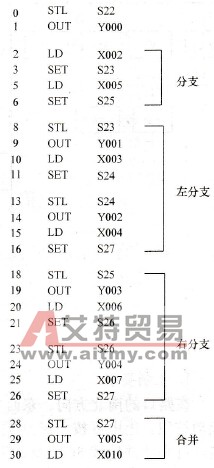

    图6-12    选择序列指令程序清单
