PLC工作阶段划分

    PLC在执行用户程序时，总是按部就班地执行设定好的一些步骤，执行完毕后又回到起点开始重复执行，我们把PLC的这种工作方式称为循环工作方式。    PLC的整个循环过程大体包括自诊断、输入、执行用户程序、输出、通信等步骤，这些步骤间是有严格先后顺序的，主要受PLC工作时序的控制。循环过程中的这几个步骤的关系如图3-1所示。

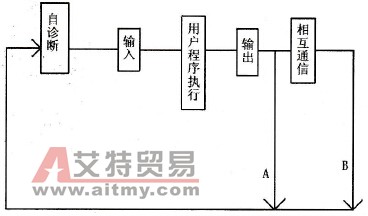

    图3-1    PLC工作流程    图3-1中列出了PLC循环工作方式的几个重要环节，其中有A、B两种返回回路。    ◇ 在A处返回表示不进行相互通信，这种工作模式适用于单机工作或者不需要与其    他相互联系的工作机交互信息等情况。    ◇ 在B处返回则表示要经过相互通信环节，这说明在执行完一个循环周期后工作机    之间需要交互信息，交互得来的信息可以作为下个循环周期的初始状态值。
