使用PLC完成五组抢答器控制程序编写
来源:艾特贸易2017-06-04
简介五个队参加抢答比赛。比赛规则及使用的设备如下:设有主持人总台及各个参赛队分台。总台设有总台灯及总台音响、总台开始及总台复位按钮。分台设有分台灯及分台抢答按钮。各队

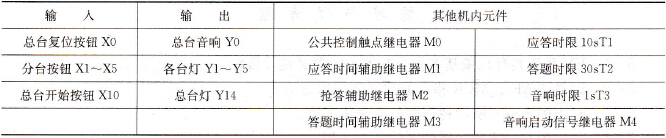

五个队参加抢答比赛。比赛规则及使用的设备如下:设有主持人总台及各个参赛队分台。总台设有总台灯及总台音响、总台开始及总台复位按钮。分台设有分台灯及分台抢答按钮。各队必须在主持人给出题目,说了“开始”并同时按了开始按钮后的10s内进行,如提前,抢答器将报出“违例”信号(违例扣分)。10s时间到,还没人抢答,抢答器将给出“应答时间到”信号,该题作废。在有人抢答的情况下,抢得的队必须在30s内完成答题。如30s内没完成,则作答题超时处理。灯光及音响信号的安排如下:音响及某台灯——正常抢答;音响及某台灯加总台灯——违例;音响加总台灯——没人抢答及答题超时。 在一个题目回答后,主持人按下复位按钮,抢答器恢复到原始状态,为第二轮抢答做准备。 根据控制要求,分配I/O地址见表5-15。 表5-15 I/O地址分配表 解:本例输出元件较多,且需相互配合表示一定的意义。分析抢答器的控制要求,发现以下几项事件很重要:①主持人是否按下开始抢答按钮,这是正常抢答和违例的界线;②是否有人抢答;③应答时间是否到时;④答题时间是否到时。 程序设计时,要先用机内元件将上述事件表达出来,并在后续的设计中用这些元件的状态表达输出的条件。设计步骤如下: (1)先画出“应答允许”、“应答时限”、“抢答继电器”、“答题时限”等支路,这些支路中的输出元件的状态是下一步设计的基础。 (2)设计各台灯梯形图,各台灯启动条件中串入M2的动断触点体现了抢答器的一个基本原则:竞答时封锁,在已有人抢答之后按钮是无效的。 (3)设计总台灯梯形图,总台灯的工作条件含有四个分支:M1动断触点和M2动合触点串联:主持人未按开始按钮即有人抢答,违例;T1动合触点和M2动断触点串联:应答时间到无人抢答,该题作废;T2动合触点和M2动合触点串联:答题超时;Y14动合触点:自保触点。 (4)设计总台音响梯形图,总台音响梯形图的结构本来可以和总台灯梯形图是一样的,为了缩短音响时间(设定为1s),在音响的输出条件中加入启动信号的脉冲环节。 (5)最后解决复位问题。考虑到主控触点指令具有使主控触点后的所有启-保-停电路输出终止的作用,将主控触点M0及相关电路加在已设计好的梯形图前面。 根据控制过程可以画出五组抢答器控制的梯形图如图5-43所示。

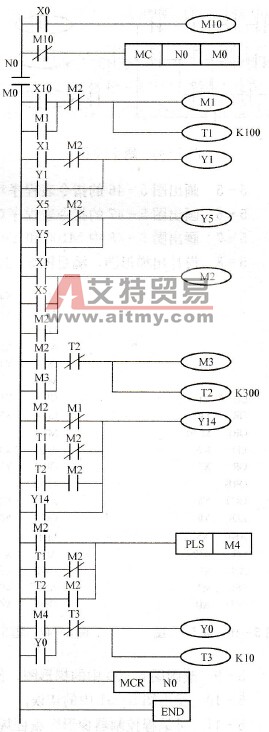

图5-43 五组抢答器控制的梯形图
