FX系列PLC的先入先出写入与读出指令

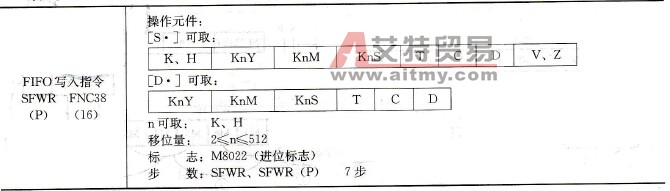

    先入先出(First In First Out，FIFO)和写入指令(Shift Register Write，SFWR)基本形式见表7 - 30。读出指令(Shift Register Read，SFRD)基本形式见表7-31。    表7-30    先入先出写入指令基本形式

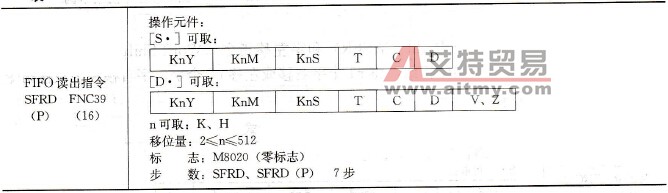

    表7-31    先入先出读出指令基本形式
    在图7 - 40中，当X10由OFF变ON时，源操作数D0中的数据写入D2，指针D1变为1（指针D1必须先清零）。当X10再次由OFF变ON时，D0中的数据写入D3，D1中的数据变为2，以此类推，源操作数D0中的数依次写入数据寄存器。很显然，数据从最右边的寄存器D2开始顺序存入，源数据写入的次数存放在D1中，所以D1叫指针。当D1的内容达到n-1后，上述操作不再执行，进位标志M8022置1。    在图7 - 41中，当X0由OFF变ON时，D2中的数据送到D20，同时指针D1的值减1，D3～D9的数据向右移一个字，数据总是从D2读出，指针D1为零时，不再执行上述操作且M8020置1。执行本指令过程中，D9的数据保持不变。

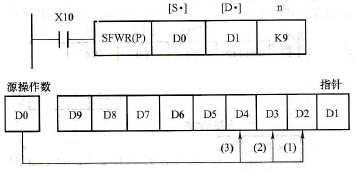

    图7-40    先入先出写入指令使用举例

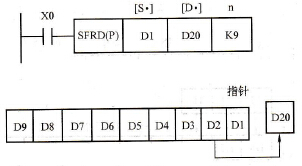

    图7-41    先入先出读出指令使用举例
