FX系列PLC的加法指令

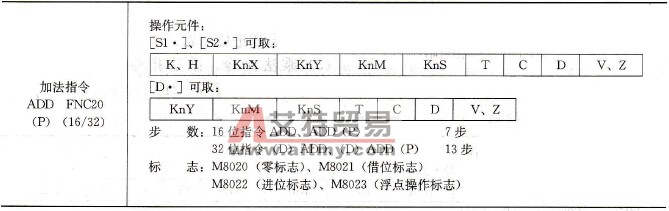

    加法指令(Addition，ADD)将源操作元件中的二进制数相加，结果送到指定的目标元件。每个数据的最高位为符号位（0为正、1为负），加法运算为代数运算。加法指令基本形式见表7-19。ADD指令的梯形图格式如图7-26所示，当X0为ON时，执行[D10]+[D12]→[D14]。    表7-19    加法指令基本形式
    使用加法指令应注意的问题。    1) ADD加法指令有4个标志位。如果运算结果为0，则零标志M8020置1。如果运算结果超过32767（16位运算）或2147473647（32位运算），则进位标志M8022置1。如果运算结果小于-32767（16位运算）或-2147483647（32位运算），则借位标志M8021置1。M8023置1后，将执行浮点加法运算，此时要采用双字节形式。    2)在32位运算中用到字编程元件时，被指定的字编程元件为低位字，为了避免错误，建议指定操作元件时采用偶数元件字。如指令“DADD D100，D110，D120”，执行的过程是(D101, D110)+(D111,D110)→(D121, D120)。
    图7-26    加法指令使用举例
