使用PLC完成交通信号灯的控制程序编写

    十字路口交通信号灯布置如图5-38所示。其一个工作周期的控制要求如下：    (1)信号灯受启动开关控制。当启动开关接通后，信号灯系统开始工作。先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。    (2)南北绿灯和东西绿灯不能同时亮；如果同时亮应关闭信号灯系统，并立即报警。    (3)南北红灯亮维持25s。在南北红灯亮的同时东西绿灯也亮，并维持20s。到20s时，东西绿灯闪亮，闪亮3s后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2s，到2s时，东西黄灯熄灭，东西红灯亮。同时，南北红灯熄灭，绿灯亮。    (4)东西红灯亮维持30s。南北绿灯亮维持25s，然后闪亮3s后熄灭，同时南北黄灯亮，维持2s后熄灭。这时南北红灯亮，东西绿灯亮。    (5)上述动作循环进行。    解根据控制要求，先画出交通灯的工作状态波形图，如图5-39所示。
    图5-38    十字路口交通信号灯布置

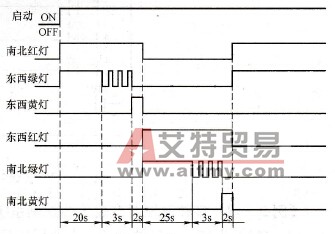

    图5-39    交通灯工作状态波形图    根据控制任务要求及波形图，分配I/O地址，见表5-13。    表5-13    I/O地址分配表

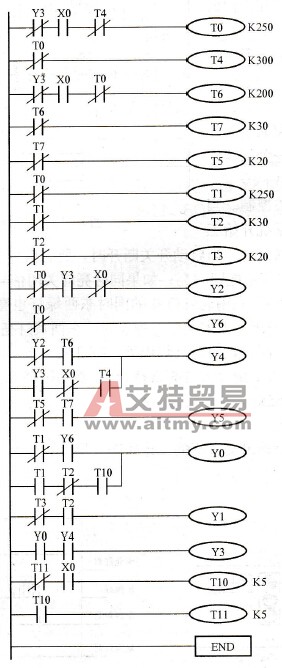

    根据控制过程可画出如图5-40所示的交通灯控制系统梯形图。
    图5-40    交通灯控制系统梯形图
