FX系列PLC的字右移和字左移指令

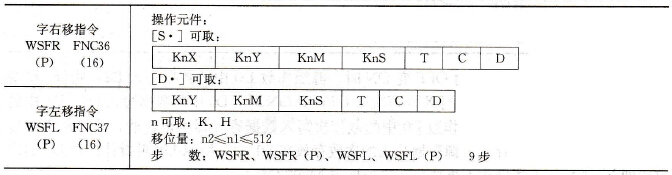

    字右移指令(Word Shift Right，WSFR)和字左移指令(Word Shift Right，WSFL)以字为单位，工作过程与位移位相似，将n1个字右移或左移n2个字。字右移和字左移指令的基本形式见表7-29。    表7-29    字右移和字左移指令基本形式
    在图7-38中，当X0由OFF变ON时，按以下顺序移位：①D2～D0中的数溢出；②D5～D3→D2～D0；③D8～D6→D5～D3；④T2～T0→D8～D6.    在图7-39中，当X10由OFF变ON时，按以下顺序移位：①D8～D6中的数溢出；②D5～D3→D8～D6;③D2～D0→D5～D3;④T2～T0→D2～D0。

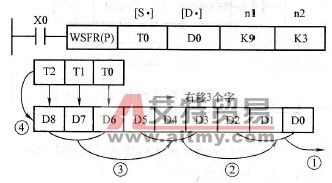

    图7-38    字右移指令使用举例

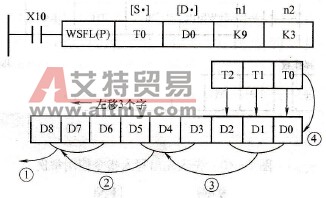

    图7-39    字左移指令使用举例
