FX系列PLC的区间比较指令

来源：艾特贸易2017-06-04

简介区间比较指令 (Zone Compare ， ZCP) 的基本形式见表 7-10 。表 7-10 区间比较指令的基本形式图 7-14 中，当 X0 为 ON 时执行 ZCP 指令，将 C30 的当前值与常数 100 和 120 相比较，比较结果送 M3

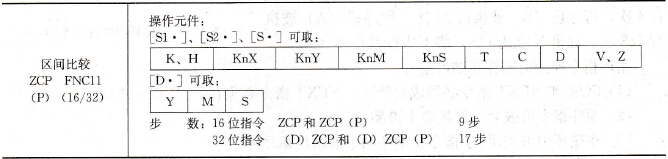

    区间比较指令(Zone Compare，ZCP)的基本形式见表7-10。    表7-10    区间比较指令的基本形式

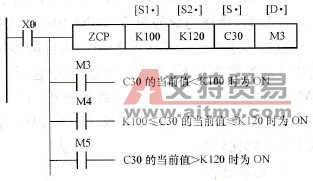

    图7-14中，当X0为ON时执行ZCP指令，将C30的当前值与常数100和120相比较，比较结果送M3～M5。源数据[S1·]不能大于源数据[S2·]，否则运算时按[S2·]取[S1·]的值对待。
区间比较指令使用举例     图7-14    区间比较指令使用举例
