西门子PLC系列简介

    德国西门子公司的PLC在国际国内具有较高的市场占有率，其主要产品有S5、S7、C7、M7及WinAC等几个系列。其中，S7系列PLC于1994年面世，是目前PLC市场的主流产品，分为SIMATIC S7-200、SIMATIC S7-1200、SIMATIC S7-300和SIMATIC S7 400几个子系列。    (1) SIMATIC S7-200系列PLC    SIMATIC S7-200系列PLC是针对简单控制系统而设计的小型PLC，采用集成式、紧凑型结构，一般适用于I/O点数为100点左右的单机设备或小型应用系统。S7-200CN是在SIMATIC S7-200的优良品质和卓越性能基础上专为中国用户而开发的本土化产品，于2005年12月16日在中国正式发布，具有与SIMATIC S7-200相同的功能及技术指标。典型SI-MATIC S7-200系列PLC如图1-1所示。
    图1-1    典型SIMATIC S7-200系列PLC
    图1-2    典型SIMATIC S7-1200系列PLC    SIMATIC S7-200系列PLC的编程软件为STEP7 MicroWin，截止到2010年1月，其最新版本为STEP7 MicroWin V4.0 SP6；STEP7 MicroWin从V4.0 SP6版本开始支持Vista系统，从V3.2开始即为多语言版本，可以通过“Option”菜单直接选择中文界面。    (2) SIMATIC S7-1200系列PLC    SIMATIC S7-1200系列PLC是针对具有人机界面的简单控制系统而设计的小型PLC（2009年面世），采用模块化、紧凑型结构，一般适用于要求简单或高级逻辑、HMI和网终功能的小型自动化系统。S7-12 00系列PLC由SIMATIC S7-1200控制器和SIMATIC HM1基本型面板组成，目前有3种机型：CPU 1211C、CPU 1212C和CPU 1214C。典型SIMATIC S7-1200系列PLC如图1-2所示。    SIMATIC S7-1200系列PLC的编程软件为SIMATIC STEP7 Basic，截止到2011年1月，其最新版本为SIMATIC STEP7 Basic V10.5 SP2，该软件集成了编程及人机界面组态功能，支持中文和英文两种编程环境。    (3) SIMATIC S7-300系列PLC    SIMATIC S7-300 PLC是针对中小型控制系统而设计的中型PLC，采用模块化、无风扇结构，一般适用于I/O点数为1000点左右的集中或分布式的中小型控制系统。典型SIMATIC S7-300系列PLC系统如图1-3所示。    (4) SIMATIC S7-400系列PLC    SIMATIC S7-400 PLC是针对大中型控制系统而设计的大型PLC，采用模块化、无风扇结构，一般适用于I/O点数为10000点左右的自动化控制系统。SIMATIC S7-400系列还包括H（冗余）系统和F（故障安全）系统，如S7-400H、S7-400F等。典型SIMATIC S7-400系列PLC系统如图1-4所示。

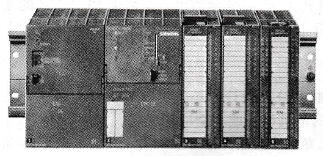

    图1-3    典型SIMATIC S7-3.0系列PLC
    图1-4    典型SIMATIC S7-400系列PLC    SIMATIC S7-300/400系列PLC的编程软件为STEP7，截止到2008年2月，其中文版本最新为STEP7 V5.4 SP3，英文版（多语言版）本最新为STEP7 V5.4 SP4及STEP72006 Professional SR4。从STEP7 V5.4 SP3开始提供了对Vista系统的支持。
