FX系列PLC的循环指令

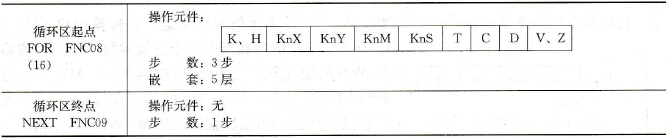

    循环指令共有两条，即FOR和NEXT，其基本形式见表7-8。    表7-8    循环指令基本形式
    FOR指令用来表示循环区的起点，它的操作组件用来表示循环的次数，可以取任意的数据格式。循环次数N取值范围为[1，32767]，如果N在-32767～0之间，当作N=1处理。NEXT指令用来表示循环区的终点，无操作数。循环指令可以反复执行某一段程序，只要这一段程序放在FOR～NEXT之间，待执行完指定的循环次数后，才执行NEXT后面的指令。循环程序可以使程序显得简明精炼。    循环指令可以嵌套，图7-12所示为一个三重嵌套循环指令使用举例。假定D02中的数是6，K1X0中的值为7，X10为OFF，分析可知：程序段(C)将被执行4次，程序段(B)被执行24次，程序段(A)被执行168次。如果X10为ON，将不执行循环体(A)。
    图7-12    循环指令使用举例    循环指令使用时需注意的问题：    (1) FOR和NEXT指令必须成对使用，NEXT指令必须在FOR指令之后。    (2)循环指令可嵌套，但最多不得超过5层。    (3)在循环中可利用CJ指令在循环结束前跳出循环体。    (4) NEXT指令应在FEND和END指令之前，否则会出错。
