S7-200系列PLC模拟量扩展模块的接线方式

    S7-200 PLC的模拟量扩展模块有模拟量输入模块(EM 231)（简称AI模块）、模拟量输出模块(EM 232)（简称AO模块）、模拟量输入／输出模块(EM 235)(简称AI／AO模块)3种类型。

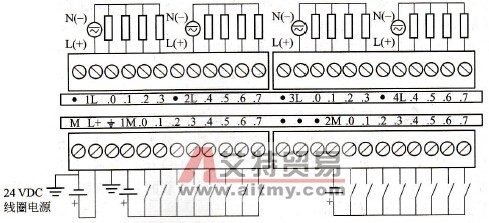

    图1-17    输出类型为继电器的DI／DO模块的接线方式    1)模拟量输入模块(AI)的接线方式    以EM 231模拟量4AI（订货号：6ES7 231-0HC22-0A8）为例，模拟量输入模块( AI)的接线方式如图1-18所示。    模拟量输入模块(AI)用于输入外部传感器产生的电压、电流信号，信号的量程（信号变化的范围）用模块上的DIP开关设定，模块上的电位器用于输入信号转换校准。    2)模拟量输出模块(AO)的接线方式    以EM 232模拟量2AO（订货号：6ES7 232-0HB22-0A8）为例，模拟量输出模块(AO)的接线方式如图1-19所示。

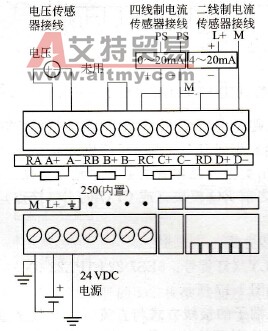

    图1-18    模拟量输入模块(AI)的接线方式
    图1-19    模拟量输出模块(AO)的接线方式    一般来说，电压信号比电流信号更容易受到干扰，电流信号可以传输的距离更长，建议采用屏蔽电缆传输模拟量信号，并使屏蔽层在信号源处单端接地。另外，还要注意电流信号线和电压信号线的区别，为拟制共模干扰，信号的负端要连接到扩展模块的电源的M端子上。
