S7-200系列PLC数字量扩展模块的接线方式

    S7-200 PLC的数字量模块有数字量输入模块(EM 221)（简称DI模块）；数字量输出模块(EM 222)（简称DO模块）；数字量输入/输出模块(EM 223)（简称DI/DO)3种类型。    1)直流输入型数字量输入模块(DI)的接线方式    以EM 221数字量16DIx24 VDC（订货号：6ES7 221-1BH22-0A8）为例，直流输入型数字量输入模块(DI)的接线方式如图1-11所示。    直流输入型数字量输入模块(DI)一般分为漏极输入型和源极输入型，但目前西门子S7-200的产品都是漏极输入型的，其接线方式与CPU的数字量输入接点的接线方式相同。各端子的字节地址则紧随其之前DI模块（或CPU的DI接点）的字节地址。例如：假设该模块直接扩展在CPU 226之后，由于CPU 226的数字量输入端子的地址范围为I0.0～I2.7，所以该模块上边各端子的地址为I3.0～I3.7，下边各端子的地址为I4.0～I4.7。    2)交流输入型数字量输入模块( DI)的接线方式    以EM 221数字量8DIxAC120//230V（订货号：6ES7 221-1EF22-0A0）为例，交流输入型数字量输入模块(DI)的接线方式如图1-12所示。
    图1-11    直流输入型(DI)的接线方式
    图1-12    交流输入型(DI)的接线方式    交流输入型数字量输入模块(DI)每个输入端子均至少有一个独立的交流电源“零线”输入端，分别用“xN”表示。其中的“x”与端子的位地址相对应，端子的字节地址则紧随其之前DI模块（或CPU的DI接点）的字节地址。各输入端子分别连接外部“开关”的一端，“开关”的另一端则连接到交流电源的“相线”，从而形成输入回路。    3)输出类型为晶体管的数字量输出模块(DO)的接线方式    以EM 222数字量8DOx24 VDC（订货号：6ES7 222-1BF22-0A8）为例，输出类型为晶体管的数字量输出模块(DO)的接线方式如图1-13所示。
    图1-13    晶体管类型的(DO)模块的接线方式
    图1-14    继电器类型的(DO)模块的接线方式
    图1-15    晶闸管类型的(DO)模块的接线方式    输出类型为晶体管的DO模块只能连接直流负载，其接线方式与“DC/DC/DC”类型基本模块的接线方式相同。各端子的字节地址则紧随其之前DO模块（或CPU的DO接点）的字节地址。例如：假设该模块直接扩展在CPU 226之后，由于CPU 226的数字量输出端子的地址范围为Q0.0～Q1.7，所以该模块各端子的地址为Q2.0～Q2.7。   4)输出类型为继电器的数字量输出模块(DO)的接线方式    以EM 222数字量8DOxRLY（订货号：6ES7 222-1HF22-0A8）为例，输出类型为继电器的数字量输出模块(DO)的接线方式如图1-14所示。    输出类型为继电器的DO模块既可以连接交流负载，也可以连接直流负载，其接线方式与“AC/DC/RLY”类型基本模块的接线方式相同。各端子的字节地址则紧随其之前DO模块（或CPU的DO接点）的字节地址。    5)输出类型为晶闸管的数字量输出模块(DO)的接线方式    以EM 222数字量8DOxAC120//230V（订货号：6ES7 222-1EF22-0A0）为例，输出类型为晶闸管的数字量输出模块(DO)的接线方式如图1-15所示。    继电器类型的DO模块只能连接交流负载，其负载电源也必须为交流电源。每个DO端子至少有1个独立的交流负载电源的“相线”输入端，分别用“xL”表示。其中的“x”与端子的位地址相对应，端子的字节地址则紧随其之前DO模块（或CPU的DO接点）的字节地址。各输出端子分别连接交流负载的一端，交流负载的另一端则连接到交流电源的“零线”，从而通过晶闸管形成负载回路。    S7-200的DI模块和DO模块工作所需的5V直流电源通过扩展电缆从基本模块供电。所需24V直流电源可以直接使用CPU的传感器电源，也可以使用外部的标准电源。    6)输出类型为晶体管的DI/DO模块的接线方式    以EM 223数字量16DI/16D0 24 VDC（订货号：6ES7 223-1BL22-0A8）为例，输出类型为晶体管的DI/DO模块的接线方式如图1-16所示。

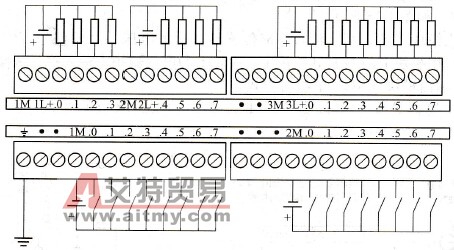

    图1-16    输出类型为晶体管的DI/DO模块的接线方式    输出类型为晶体管的DI/DO模块，其输入端子的接线方式与直流输入型数字量输入模块( DI)的接线方式相同，输入端子的字节地址则紧随其之前DI模块L或CPU的DI接点）的字节地址；其输出端子的接线方式与输出类型为晶体管的数字量输出模块( DO)的接线方式相同，输出端子的字节地址则紧随其之前DO模块（或CPU的DO接点）的字节地址。    7)输出类型为继电器的DI/DO模块的接线方式    以EM 223数字量16DI 24 VDC/16DO RLY（订货号：6ES7 223-1PL22-0A8）为例，输出类型为继电器的DI/DO模块的接线方式如图1-17所示。    输出类型为继电器的DI/DO模块，其输入端子的接线方式与直流输入型数字量输入模块(DI)的接线方式相同，输入端子的字节地址则紧随其之前DI模块（或CPU的DI接点）的字节地址；其输出端子的接线方式与输出类型为继电器的数字量输出模块( DO)的接线方式相同，输出端子的字节地址则紧随其之前DO模块（或CPU的DO接点）的字节地址。
