FX系列PLC的脉宽调制指令

来源：艾特贸易2017-06-04

简介脉宽调制指令 (Pulse Width Modulation ， PWM) 基本形式见表 7-50 。表 7-50 脉宽调制指令基本形式 PWM 指令用来产生指定脉冲宽度和周期的脉冲串， PWM 指令使用举例如图 7-57 所示。 [S1 ] 用于指

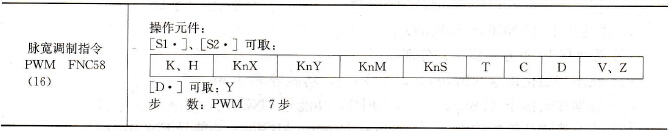

    脉宽调制指令(Pulse Width Modulation，PWM)基本形式见表7-50。    表7-50     脉宽调制指令基本形式
    PWM指令用来产生指定脉冲宽度和周期的脉冲串，PWM指令使用举例如图7-57所示。[S1·]用于指定脉冲宽度(t=0～32767ms)，[S2·]用来指定脉冲周期(T0=1～32767ms)，[S1·]≤[S2·]；[D·]用来指定输出脉冲的元件号（晶体管输出型PLC的Y0或Y1），输出状态的ON／OFF用中断方式控制。该指令在程序中只能使用一次。
PWM指令使用举例     图7-57    PWM指令使用举例
