S7-300/400 PLC的断开延时定时器指令(S_OFFDT )

来源：艾特贸易2017-06-04

简介S_OFFDT 指令符号如图 4-27 所示。【例 4-19 】通过如图 4-28 所示程序段了解断开延时定时器指令的具体应用。图 4-27 S_OFFDT 指令符号图 4-28 程序段其工作时序如图 4-29 所示。图 4-29 断开

    S_OFFDT指令符号如图4-27所示。    【例4-19】通过如图4-28所示程序段了解断开延时定时器指令的具体应用。
    图4-27    S_OFFDT指令符号

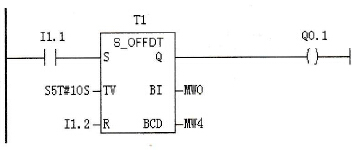

    图4-28    程序段    其工作时序如图4-29所示。

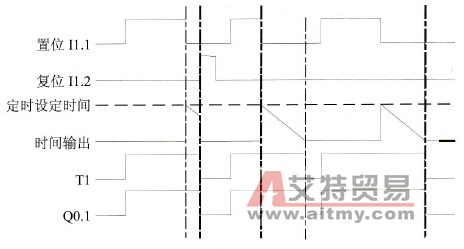

断开延时定时器工作时序     图4-29    断开延时定时器工作时序    前4种定时器都是在置位信号出现上升沿时定时器开始工作，而断开延时定时器则是在置位信号出现下降沿时才开始定时，但其输出有一定的特点，即在置位信号I0.1为高电平以及定时时间不为0时，其输出T2为1。
