S7-300/400 PLC的接通延时定时器指令(S_ODT)

来源：艾特贸易2017-06-04

简介S_ODT 指令符号如图 4-21 所示。【例 4-17 】通过如图 4-22 所示的程序段了解接通延时定时器指令的具体应用。图 4-21 S_ODT 指令符号图 4-22 程序段其工作时序如图 4-23 所示。图 4-23 接通

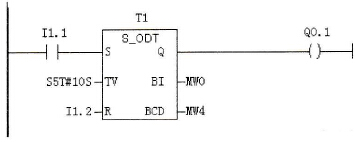

    S_ODT指令符号如图4-21所示。    【例4-17】通过如图4-22所示的程序段了解接通延时定时器指令的具体应用。
    图4-21    S_ODT指令符号

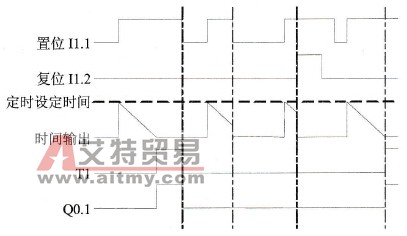

    图4-22    程序段    其工作时序如图4-23所示。
接通延时定时器工作时序     图4-23    接通延时定时器工作时序    置位信号I0.1出现上升沿后，定时器开始计时，但与脉冲定时器和扩展脉冲定时器不同的是输出T2并不为1而是0；在I0.1保持为高电平，计时器到达定时时间后，输出值为1；随着I0.1下降沿的到来，输出T2值变为0。
